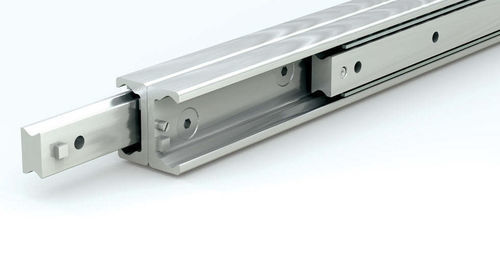

Corrediça linear para extração total SDB series

telescópicapara gavetapara cargas pesadas

Visão geralAs corrediças de gaveta de montagem traseira são conjuntos de trilhos lineares telescópicos suportados por uma superfície de montagem traseira e projetados para movimento de extensão total. A SDB Series utiliza dois trilhos SDP em aço endurecido montados costas a costas para criar uma configuração telescópica rígida que permite ao deslizador interno estender-se além do comprimento nominal do trilho, proporcionando grande alcance a partir de uma base de montagem compacta. Este projeto traseiro é útil quando a montagem lateral não é prática, quando o acesso é confinado ou quando uma carga em balanço deve permanecer estável durante todo o curso. As corrediças SDB destinam-se a aplicações industriais e de serviço pesado, oferecendo movimento guiado, suporte de carga e rigidez na extensão.

Características

• Movimento telescópico estendido: o curso supera o comprimento individual do trilho
• Flexibilidade de projeto: configurações disponíveis com curso unidirecional e bidirecional
• Curso máximo: até 2,026 mm
• Comprimentos de trilho disponíveis: 130 mm a 1,970 mm
• Capacidade de carga: até 3,092 N
• Configuração costas a costas: rigidez melhorada durante a extensão
• Construção: trilhos SDP em aço endurecido; variantes típicas incluem aço endurecido zincado com guia por esferas de precisão para resistência à corrosão e movimento suave

Perguntas frequentes

• O que é uma corrediça de gaveta de montagem traseira? Uma corrediça de montagem traseira é um conjunto de trilhos lineares suportado pela superfície traseira e projetado para suportar cargas em balanço onde o elemento móvel se estende sem suporte lateral. É utilizada quando a montagem lateral não é prática ou quando é necessário alcance estendido a partir de uma base compacta.
• Quando deve ser usada uma corrediça de montagem traseira em vez de uma montagem lateral? Use uma corrediça traseira quando o acesso lateral for limitado, quando a aplicação exigir que a carga se estenda a partir de um suporte traseiro fixo, ou para conjuntos em balanço e profundos que precisam de grande alcance a partir de uma montagem compacta.

Especificações técnicas

• Nome da série: SDB Series
• Configuração dos trilhos: dois trilhos SDP em aço endurecido montados costas a costas (telescópicos)
• Curso máximo: até 2,026 mm
• Comprimentos de trilho disponíveis: 130 mm a 1,970 mm
• Capacidade de carga: até 3,092 N
• Opções de direção: configurações com curso unidirecional e bidirecional
• Materiais / acabamento: trilhos em aço endurecido; variantes indicam aço endurecido zincado com guia por esferas de precisão para resistência à corrosão
• Exemplo de perfil típico: 43 mm de largura (múltiplas variantes com perfil de 43 mm e cursos variados)
• Aplicações: corrediça de gaveta pesada, calha industrial para gavetas, cargas em balanço, acesso em estruturas confinadas, grande alcance a partir de montagem compacta
