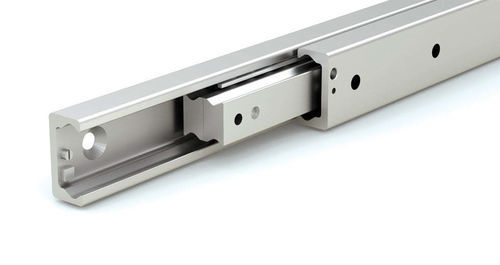

Corrediça linear para extração total SDF series

para gavetapara cargas pesadasem aço

Visão geral
Corrediças de gaveta de montagem frontal são conjuntos de trilhos lineares telescópicos suportados por uma superfície de montagem frontal e construídos em torno de um mecanismo de gaiola de esferas para extensão e retração suaves. Em configuração de montagem frontal, as seções do trilho são dispostas face a face, criando um perfil mais fechado em torno da gaiola de esferas e dos elementos rolantes para protegê-los de poeira, detritos, cavacos de madeira e outras contaminações leves. A série SDF de corrediças para serviço pesado utiliza seções de trilho SDP em aço endurecido nesta disposição face a face para deslocamento com extensão total em aplicações industriais.

Aplicações

• Pavimentos de fábricas
• Máquinas de embalagem
• Equipamentos para trabalho em madeira
• Recintos industriais
• Painéis de serviço e acesso a equipamentos

Principais características

• Projeto resistente a poeira: perfil de montagem frontal fechado que protege a gaiola de esferas e os elementos rolantes
• Configuração telescópica montada na face para deslocamento guiado com extensão total
• Seções de trilho SDP em aço endurecido para serviço pesado
• Disponível em configurações de curso unidirecional ou bidirecional
• Curso máximo: até 2.026 mm
• Comprimentos de trilho disponíveis: 130 mm a 1.970 mm
• Capacidade de carga: até 1.909 N
• Exemplos de tamanhos nominais: 43 mm (variantes SDF43)

Especificações técnicas

• Série: SDF (SDF Series)
• Tipo: Corrediça de gaveta telescópica de montagem frontal com extensão total
• Mecanismo: Gaiola de esferas (elementos rolantes)
• Material dos trilhos: Aço endurecido (seções de trilho SDP)
• Configuração: Disposição face a face dos trilhos (perfil fechado)
• Opções de curso: Configurações unidirecionais e bidirecionais
• Curso máximo: até 2.026 mm
• Comprimentos de trilho disponíveis: 130 mm a 1.970 mm
• Capacidade de carga: até 1.909 N
• Resistência a partículas: Resistente à poeira; protege a gaiola de esferas de poeira, detritos e cavacos
• Exemplos de tamanhos nominais: 43 mm (variantes SDF43)
• Aplicações típicas: Pavimentos de fábricas, máquinas de embalagem, equipamentos para trabalho em madeira, recintos industriais, painéis de serviço
