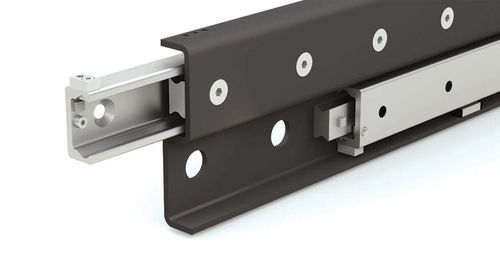

Corrediça linear para extração total SDS

para gavetapara cargas pesadasem aço

Visão geral
As corrediças de gaveta de extensão total são conjuntos de trilhos lineares telescópicos baseados em um mecanismo de gaiola de esferas que permite que uma plataforma portadora de carga se desloque para fora até seu comprimento útil total, expondo uma bandeja, painel, caçamba ou plataforma suportada além da estrutura de montagem. As corrediças lado a lado colocam duas seções de trilho lado a lado no mesmo lado da carga, criando uma estrutura estreita semelhante a uma viga para aplicações onde a largura é limitada, mas são exigidos movimento guiado, rigidez e suporte de carga.

Recursos SDS S-Beam lado a lado
As corrediças de gaveta em aço heavy-duty SDS S-Beam da PBC Linear usam dois trilhos SDP em aço endurecido dispostos lado a lado para criar um sistema de corrediça compacto e rígido para projetos industriais estreitos. Ao posicionar os trilhos ombro a ombro, a série SDS reduz a flexão e mantém o alinhamento controlado enquanto suporta extensão suave sob carga. A configuração SDS difere das corrediças de montagem traseira (que priorizam o alcance máximo para fora) e das corrediças de montagem frontal (com trilhos mais fechados para proteção contra contaminação). As corrediças SDS lado a lado são projetadas para encaixar extensão heavy-duty em invólucros de montagem estreitos, mantendo movimento estável e controlado.

Principais características funcionais

• Conjunto de trilhos lineares telescópicos usando um mecanismo de gaiola de esferas para orientação de baixa fricção
• Arranjo de trilhos lado a lado (mesmo lado) para invólucros de montagem estreitos e rigidez melhorada
• Perfil S-Beam otimizado para aplicações heavy-duty com espaço restrito
• Trilhos SDP em aço endurecido; acabamento comumente zincado em variantes industriais
• Projetado para expor totalmente uma bandeja, painel, caçamba ou plataforma além da estrutura de montagem

Aplicações
Aplicações industriais e comerciais que requerem orientação de extensão total heavy-duty a partir de um único lado quando a largura do conjunto é limitada, mas rigidez e movimento controlado são críticos (exemplos: bandejas de máquinas estreitas, plataformas em balanço para equipamentos, caçambas e gavetas industriais).

Especificações técnicas

• Nome da série: SDS S-Beam (Side-by-Side)
• Mecanismo: elementos rolantes em gaiola de esferas (corrediça telescópica de esferas)
• Material do trilho: trilhos SDP em aço endurecido (corrediças industriais comumente zincadas)
• Arranjo de montagem: lado a lado / mesmo lado (dois trilhos ombro a ombro)
• Larguras nominais de trilho observadas: 28 mm (SDS28S) e 43 mm (SDS43S)
• Comprimentos de trilho disponíveis (informados no site): 290 mm a 1.570 mm
• Curso máximo (informado): até 1.520 mm
• Capacidade de carga (informada): até 5.578 N
• Objetivo de projeto: perfil compacto para layouts estreitos preservando rigidez e extensão controlada sob carga
