Placa de circuito impresso para antena 5G
de 4 camadas

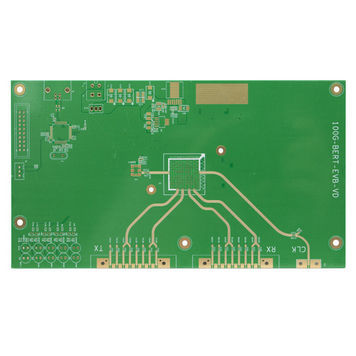

Placa de circuito impresso para antena 5G - PCBWay - de 4 camadas
Placa de circuito impresso para antena 5G - PCBWay - de 4 camadas
Placa de circuito impresso para antena 5G - PCBWay - de 4 camadas - imagem - 2
Guardar nos favoritos
Comparar

Características

Aplicações
para antena 5G
Número de camadas
de 4 camadas

Descrição

placa PCB de teste de sinal 5G, este tipo de placa de circuito é feito de material RO4350B + TU768, produzido por pressão mista, perfuração mecânica, ouro de imersão superficial e outros processos, a menor abertura pode chegar a 0.2 mm, a trilha / espaçamento mínimo pode chegar a 100 / 100um . A placa de circuito impresso é amplamente utilizada no campo de testes de sinal 5G. Material RO4350B+TU768 Espessura 1.6mm Tamanho mínimo do furo 0.2mm Faixa/espaçamento mínimo 100/100um Espessura mínima da placa e rácio de furos / Acabamento da superfície Ouro de imersão (ENIG) 0,05um

---
