Encoder rotativo incremental UTD-IPT00-XXXXX-YA10-CAW

magnéticode eixo maciçode flange sincronizador

Visão geral do produto

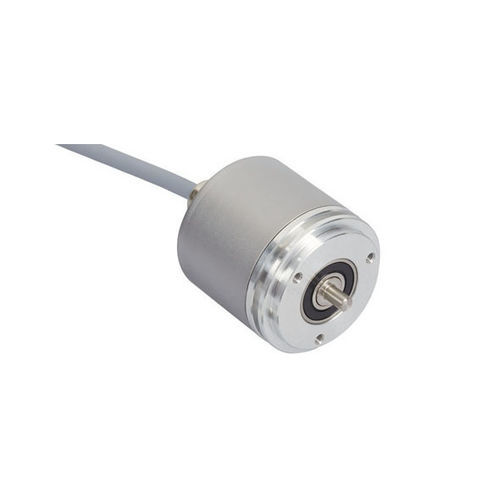

POSITAL IXARC codificador incremental programável UTD-IPT00-XXXXX-YA10-CAW com eixo maciço duplo plano ø6 mm, flange síncrona Ø58 mm e saídas selecionáveis RS422 (TTL) ou Push-Pull (HTL). Proteção do eixo IP65; carcaça IP66/IP67.

Interface
Interface: incremental programável. Funções de programação: PPR 1–32768, seleção de tipo de saída, direção de contagem. Configuração via UBIFAST Configuration Tool (versão 1.6.10 ou superior). Se for necessário PPR >16384, esses ajustes e configurações adicionais devem ser feitos em produção.

Saídas
Driver de saída: RS422 (TTL) ou Push-Pull (HTL). Nível alto Push-Pull: >4 V (@4,75–9 V alimentação) ou >V-3 V (@9–30 V). Nível baixo: <0,5 V. Resposta máxima em frequência: 1 MHz. Corrente de comutação máxima: 50 mA por canal.

Dados elétricos
Tensão de alimentação: 4,75–30 VCC. Consumo: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potência ≤1,0 W. Tempo de arranque <1 s. Resistência mínima de carga: 120 Ω. Proteção contra inversão de polaridade e curto-circuito. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2. MTTF: 280 years @40 °C.

Sensor
Tecnologia: magnética. Precisão (INL): ±0,0878° (≤12 bits). Sentido padrão: movimento horário do eixo (vista frontal). Duty cycle: 180° ±12° (velocidade >100 RPM). Ângulo de fase: 90° ±6° (velocidade >100 RPM).

Especificações ambientais
Proteção eixo: IP65. Proteção carcaça: IP66/IP67. Temperatura operacional: montagem fixa até -30 °C, montagem flexível até -5 °C; máxima +80 °C. Humidade: 98% RH, sem condensação.

Dados mecânicos
Carcaça: aço com revestimento líquido (RAL 9006) e proteção catódica anticorrosão (>720 h resistência a névoa salina). Flange: síncrona Ø58 mm em alumínio. Eixo: ø6 mm maciço, dupla face plana, comprimento 10 mm, aço inoxidável V2A (1.4305/303). Cargas máximas: axial 40 N, radial 110 N. Inércia do rotor ≤30 gcm². Torque de atrito ≤3 Ncm @20 °C. Velocidade mecânica máxima ≤12000 1/min. Impactos e vibrações em conformidade com normas EN. Comprimento 45,7 mm. Peso 250 g. Vida mecânica dependendo das condições de carga.

Conexão elétrica
Orientação: axial. Cabo: 1 m PVC, Ø6 mm, condutor 0,14 mm² (AWG 26). Raio mínimo de curvatura: 46 mm fixo, 61 mm em flexão. Mapeamento de cores abaixo.

Plano de conexão (sinal / cor)
A — Green
/A — Yellow
B — Gray
/B — Pink
Z — Blue
/Z — Red
Power Supply — Brown
GND — White
Shielding — Shield

Certificação
Aprovações: CE.

Ciclo de vida
Estado do produto: New.

Características / Especificações técnicas

• Modelo: UTD-IPT00-XXXXX-YA10-CAW
• Marca: POSITAL
• Tipo: codificador incremental programável (magnético)
• Interface: incremental programável, PPR 1–32768 (UBIFAST)
• Saídas: RS422 (TTL) ou Push-Pull (HTL), até 1 MHz
• Alimentação: 4,75–30 VCC; potência ≤1,0 W
• Proteção: eixo IP65; carcaça IP66/IP67
• Eixo: ø6 mm, maciço, dupla face plana, inox V2A
• Flange: síncrona Ø58 mm, alumínio
• Temperatura de operação: -30 °C a +80 °C
• Cabo: 1 m PVC, Ø6 mm, AWG 26
• MTTF: 280 years @40 °C
• Aprovações: CE
