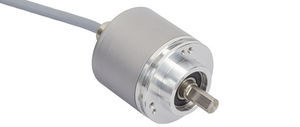

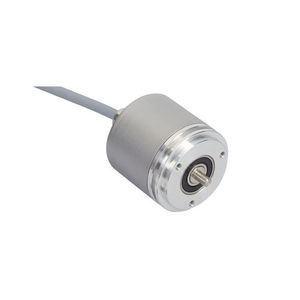

Encoder rotativo incremental UTD-IPT00-XXXXX-04M0-2AW

magnéticode eixo maciçoflangeado

Visão geral do produto
Encoder incremental programável POSITAL IXARC UTD-IPT00-XXXXX-04M0-2AW com saídas RS422 (TTL) ou HTL push-pull, flange Clamp Ø40 mm e eixo maciço Ø8 mm. Grau de proteção IP64/IP65 conforme variante.

Interface
Interface: Incremental programável
Funções de programação: PPR (1–32768), tipo de saída, direção de contagem
Saída programável: Push-Pull (HTL) ou RS422 (TTL)
Ferramenta de configuração: UBIFAST Configuration Tool (v1.6.10 ou superior). Se PPR > 16384 for necessário, ajustes adicionais devem ser aplicados em produção.

Saídas
Driver de saída: RS422 (TTL) ou HTL push-pull
Tensão saída alta (HTL): > 4 V @ 4,75–9 V alimentação; > V-3 V @ 9–30 V alimentação
Tensão saída baixa (HTL/RS422): < 0.5 V
Resposta máxima de frequência: 1 MHz
Corrente máxima de comutação: 50 mA por canal

Dados elétricos
Tensão de alimentação: 4.75 – 30 VDC
Consumo: ≤60 mA @ 5 V, ≤30 mA @ 10 V, ≤25 mA @ 24 V
Potência: ≤1.0 W
Tempo de arranque: < 1 s
Resistência mínima de carga: 120 Ω
Proteção contra inversão de polaridade e curto-circuito: Sim
EMC: Emissão DIN EN 61000-6-4; Imunidade DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensor
Tecnologia: Magnética
Precisão (INL): ±0.0878° (≤12 bit)
Sinal padrão: movimento do eixo no sentido horário (vista frontal)
Duty cycle: 180° ±12° (velocidade > 100 RPM)
Ângulo de fase: 90° ±6° (velocidade > 100 RPM)

Especificações ambientais
Proteção (eixo e carcaça): IP65 (variante especificada)
Temperatura de operação: Min –30 °C (fixo) / –5 °C (flexível), Max +80 °C
Umidade: até 98% UR, sem condensação

Dados mecânicos
Material carcaça: Aço com proteção catódica (>720 h resistência à névoa salina)
Flange: Clamp Ø40 mm, alumínio
Eixo: maciço, com plano, comprimento 15 mm; Ø8 mm aço inoxidável V2A (1.4305/303)
Carga máxima do eixo: axial 40 N, radial 110 N
Inércia do rotor: ≤30 gcm²
Binário de atrito: ≤3 Ncm @ 20 °C
Velocidade mecânica máx: ≤12000 1/min
Choques/vibrações: Choque ≤100 g (6 ms), Choque permanente ≤10 g (16 ms), Vibração ≤10 g (10–1000 Hz)
Comprimento: 37 mm; Peso: 580 g
Vida mecânica mínima (10^8 rotações): valores especificadas conforme cargas

Ligação elétrica
Orientação de ligação: Axial
Ligação: cabo 2 m (PVC), condutor 0.14 mm² / AWG 26, Ø cabo 6 mm
Raio mínimo de curvatura: 46 mm fixo, 61 mm em flexão

Plano de ligação (sinal → cor)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power supply → Brown
GND → White
Shielding → Shield

Certificação
Aprovações: CE

Downloads e desenhos
Diagrama de pulsos, desenhos 2D/3D, ficha técnica, certificados CE/UL e ferramenta UBIFAST disponíveis para download na página do produto.

Especificações técnicas

• Modelo: UTD-IPT00-XXXXX-04M0-2AW
• Tipo: Encoder incremental programável POSITAL IXARC
• Interface: Incremental programável (PPR 1–32768)
• Saídas: RS422 (TTL) ou HTL push-pull
• Alimentação: 4.75–30 VDC
• Resposta máxima frequência: 1 MHz
• Eixo: Ø8 mm, maciço, plano, comprimento 15 mm, inox V2A
• Flange: Clamp Ø40 mm, alumínio
• Proteção: IP64 / IP65
• Temperatura operação: -30 °C a +80 °C
• Peso: 580 g
• Cabo: 2 m PVC, 0.14 mm² / AWG 26, Ø6 mm
• Normas EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2
• MTTF: 280 years @ 40 °C
