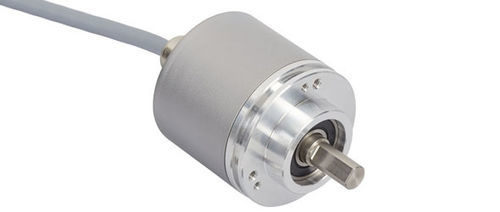

Encoder rotativo incremental UTD-IPT00-XXXXX-L060-AAW

magnéticode eixo maciçoflangeado

Visão geral do produto
O codificador incremental programável POSITAL IXARC UTD-IPT00-XXXXX-L060-AAW oferece PPR configurável, saídas selecionáveis (RS422/TTL ou Push-Pull HTL), flange de aperto ø58 mm e eixo maciço em aço inox ø6 mm. Projetado para aplicações industriais que exigem resposta de frequência elevada e classes de proteção IP65/IP66.

Interface
Interface incremental programável com faixa de PPR 1–32768. Parâmetros configuráveis: pulsos por revolução (PPR), tipo de saída (Push-Pull HTL ou RS422/TTL) e direção de contagem. Configuração via UBIFAST Configuration Tool (v1.6.10 ou mais recente). Observação: PPR >16384 requer ajuste em fábrica durante a produção.

Saídas
Driver de saída: RS422 (TTL) ou Push-Pull (HTL). Resposta máxima de frequência até 1 MHz. Corrente máxima de comutação 50 mA por canal. Níveis típicos: alto >4 V, baixo <0.5 V (consultar faixas de alimentação para níveis HTL).

Dados elétricos
Tensão de alimentação 4.75–30 VDC. Consumo ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potência ≤1.0 W. Tempo de arranque <1 s. Proteções contra inversão de polaridade e curto-circuito. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2.

Sensor
Tecnologia magnética. Precisão INL ±0.0878° (≤12 bit). Sentido padrão: movimento horário do eixo (vista frontal). Duty cycle ≈180° ±12°, ângulo de fase ≈90° ±6° a >100 RPM.

Especificações ambientais
Proteção eixo IP65, carcaça IP66/IP67. Temperatura de operação de -30 °C (fixo) a +80 °C. Umidade até 98% RH sem condensação.

Dados mecânicos
Carcaça: aço com revestimento líquido (RAL 9006 White Aluminium) e proteção catódica (>720 h). Flange: clamp ø58 mm (alumínio). Eixo: maciço inox ø6 mm, comprimento 10 mm. Cargas máximas eixo: axial 40 N, radial 110 N. Comprimento 41,7 mm, peso 1275 g. Velocidade mecânica ≤12000 1/min. Resistência a choque e vibração conforme EN 60068.

Conexão elétrica
Saída axial, cabo padrão 10 m (PVC, Ø6 mm), secção 0.14 mm² (AWG 26). Raio de curvatura mínimo: 46 mm fixo, 61 mm em flexão.

Certificação e ciclo de vida
Aprovação: CE. Estado do produto: Novo.

Plano de conexão (cores)

• A - Green
• /A - Yellow
• B - Gray
• /B - Pink
• Z - Blue
• /Z - Red
• Power Supply - Brown
• GND - White
• Shielding - Shield

Notas e documentação
Diagrama de pulsos, desenhos dimensionais e instruções de configuração disponíveis na página do produto. A ferramenta UBIFAST é necessária para alguns ajustes programáveis.

Especificações técnicas

• Família de produto: POSITAL IXARC codificador incremental programável
• Modelo: UTD-IPT00-XXXXX-L060-AAW
• Saídas: RS422 (TTL) ou Push-Pull (HTL)
• PPR programável: 1–32768 (PPR>16384 requer ajuste de fábrica)
• Tensão de alimentação: 4.75–30 VDC
• Resposta máxima: 1 MHz
• Proteção: eixo IP65, carcaça IP66/IP67
• Eixo: maciço ø6 mm, comprimento 10 mm, aço inox
• Flange: clamp ø58 mm (alumínio)
• Cabo: saída axial 10 m PVC, Ø6 mm
