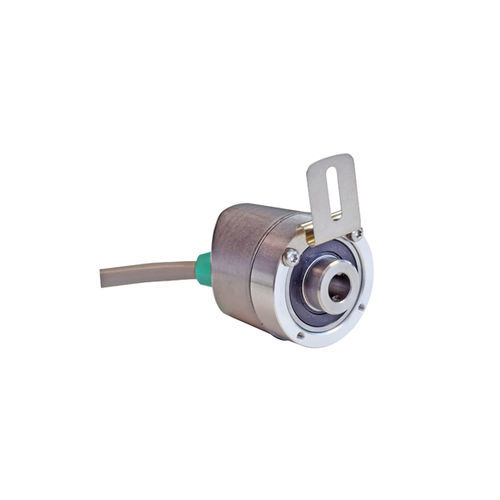

Encoder rotativo incremental UTD-IPT00-XXXXX-AAB0-2TW

magnéticode eixo ocode eixo oco não passante

Descrição
POSITAL IXARC codificador incremental programável com saídas RS422 (TTL) ou Push-Pull (HTL). Flange Blind Hollow ø36 mm (A), eixo cego ø10 mm (profundidade 18 mm). Classe de proteção IP64 / IP65 conforme versão.

Interface
Interface: Incremental programável
Parâmetros configuráveis: PPR (1–32768), tipo de saída (HTL Push-Pull ou RS422 TTL), direção de contagem
Ferramenta de configuração: UBIFAST Configuration Tool (versão 1.6.10 ou mais recente). Observação: PPR >16384 exige ajuste em produção.

Saídas
Driver de saída: RS422 (TTL) ou Push-Pull (HTL)
Nível alto (HTL): >4 V @ 4,75–9 V; > V-3 V @ 9–30 V
Nível baixo: <0.5 V
Resposta máxima em frequência: 1 MHz
Corrente máxima de comutação: 50 mA por canal

Dados elétricos
Tensão de alimentação: 4.75–30 VDC
Consumo: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Potência: ≤1.0 W
Tempo de arranque: <1 s
Resistência mínima de carga: 120 Ω
Proteção contra inversão de polaridade e curto-circuito: Sim
EMC: Emissão DIN EN 61000-6-4; Imunidade DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensor
Tecnologia: Magnética
Precisão (INL): ±0.0878° (≤12 bits)
Sinal por defeito: movimento no sentido horário do eixo (vista frontal do eixo)
Duty cycle: 180° ±12° (velocidade >100 RPM)
Ângulo de fase: 90° ±6° (velocidade >100 RPM)

Especificações ambientais
Classe de proteção (eixo / caixa): IP65
Temperatura de operação: -30 °C fixo / -5 °C flexível até +80 °C
Humidade: até 98% HR, sem condensação

Dados mecânicos
Caixa: aço, zincado; flange: alumínio (Blind Hollow ø36 mm A)
Eixo: cego ø10 mm, profundidade 18 mm, aço inoxidável V2A (1.4305 / 303)
Binário de atrito: ≤3 Ncm @20 °C
Velocidade mecânica máx.: ≤6000 1/min
Choque / vibração: choque ≤100 g; vibração ≤10 g
Comprimento: 50,2 mm; Peso: 405 g
Desalinhamento axial / radial máx.: estático ±0,3 / ±0,5 mm; dinâmico ±0,1 / ±0,2 mm

Conexão elétrica
Orientação de saída: axial ou radial
Ligações: cabo fixo 2 m (PVC), diâmetro 6 mm, condutor 0.14 mm² (AWG 26)
Raio mínimo de curvatura: 46 mm fixo, 61 mm em flexão

Plano de conexão (sinal → cor)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Certificação & ciclo de vida
Aprovações: CE, cULus
Estado do produto: Novo

Informações adicionais
Diagrama de pulsos, desenhos dimensionais e ficheiros 2D/3D disponíveis para instalação e cabeamento.

Características / especificações técnicas

• Série: UTD-IPT00
• Tipo: Codificador incremental programável (POSITAL IXARC)
• Faixa PPR programável: 1–32768 (PPR >16384 requer ajuste em produção)
• Saídas: Push-Pull (HTL) ou RS422 (TTL), max 50 mA/canal
• Resposta máxima: 1 MHz
• Tensão alimentação: 4.75–30 VDC
• Proteção: IP65 (eixo e caixa)
• Eixo: cego ø10 mm, profundidade 18 mm, inox V2A
• Flange: Blind Hollow ø36 mm (A), alumínio
• Comprimento / Peso: 50.2 mm / 405 g
• Normas EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2
• Aprovações: CE + cULus
