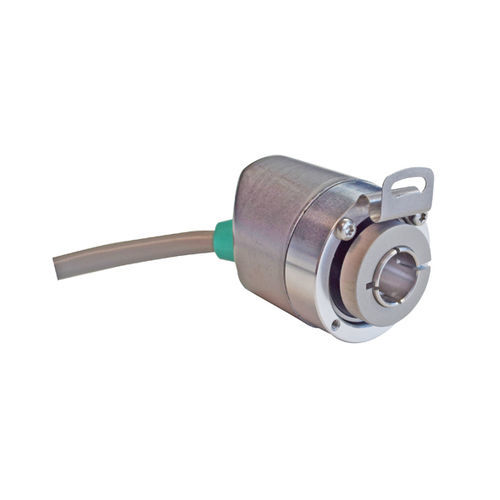

Encoder rotativo incremental UTD-IPT00-XXXXX-V8S0-5TW

magnéticode eixo ocode eixo oco não passante

Resumo
Encoder incremental programável POSITAL IXARC, modelo UTD-IPT00-XXXXX-V8S0-5TW. Eixo cego oco Ø8 mm, opções de flange Ø36 mm / Ø42 mm. Saídas configuráveis: RS422 (TTL) ou Push-Pull (HTL). Classe de proteção IP64/IP65 conforme configuração.

Interface
Tipo de interface: incremental programável. Funções de programação: PPR (1–32768), seleção de saída (HTL/RS422), direção de contagem. Configuração através do UBIFAST Configuration Tool (versão 1.6.10 ou superior). Nota: PPR >16384 requer ajuste em fábrica.

Saídas
Driver de saída: RS422 (TTL) ou Push-Pull (HTL). Resposta máxima em frequência: 1 MHz. Corrente de comutação máxima: 50 mA por canal. Níveis: HTL alto >4 V (@4,75–9 V) ou >V-3 V (@9–30 V); baixo <0,5 V. RS422 alto >4 V; baixo <0,5 V.

Dados elétricos
Tensão de alimentação: 4,75–30 VDC. Consumo: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potência ≤1,0 W. Tempo de arranque <1 s. Resistência mínima de carga 120 Ω. Proteção contra inversão de polaridade e curto-circuito. EMC: DIN EN 61000-6-4 (emissões), DIN EN 61000-6-2 (imunidade). MTTF: 280 anos @ 40 °C.

Sensor
Tecnologia: magnética. Precisão (INL): ±0,0878° (≤12 bits). Sentido padrão: movimento horário do eixo (vista frontal). Duty cycle: 180° ±12° (velocidade >100 RPM). Ângulo de fase: 90° ±6° (velocidade >100 RPM).

Especificações ambientais
Classe de proteção (eixo & carcaça): IP65. Temperatura de operação: fixo -30 °C a +80 °C; flexível -5 °C a +80 °C. Humidade: até 98% HR, sem condensação.

Dados mecânicos
Carcaça: aço, zincado. Flange: alumínio, opções blind hollow Ø36/Ø42 mm. Eixo: cego oco profundidade 18 mm, Ø8 mm, aço inoxidável V2A (1.4305/303). Binário de atrito ≤3 Ncm @20 °C. Velocidade máxima ≤12 000 1/min. Resistência a choque e vibração conforme normas EN. Comprimento 50,2 mm. Peso 805 g. Desalinhamento axial/radial estático máx. ±0,3 mm / ±0,5 mm.

Conexão elétrica
Saída de cabo: axial ou radial. Cabo padrão: PVC 5 m, 0,14 mm² (AWG26). Diâmetro do cabo 6 mm. Raio mínimo de curvatura: 46 mm (fixo), 61 mm (flexão).

Certificação
Aprovações: CE e cULus.

Ciclo de vida
Estado: Novo.

Plano de conexão (sinal → cor)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Diagrama de pulsos & desenhos dimensionais
Diagrama de pulsos para fase de canais (A, /A, B, /B, Z, /Z) e desenhos dimensionais/3D disponíveis para montagem, opções de flange e saída de cabo.

Acessórios (exemplos)

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

Especificações técnicas

• Modelo: UTD-IPT00-XXXXX-V8S0-5TW
• Marca: POSITAL
• Tipo de interface: incremental programável (PPR 1–32768)
• Saídas: RS422 (TTL) ou Push-Pull (HTL), máx. 1 MHz
• Alimentação: 4,75–30 VDC
• Consumo: ≤60 mA @5 V
• Eixo: cego oco Ø8 mm, profundidade 18 mm; inox
• Flange: Ø36 / Ø42 mm, alumínio
• Carcaça: aço zincado; comprimento 50,2 mm
• Proteção: IP65 (eixo & carcaça)
• Temperatura: -30 °C a +80 °C
• Cabo: 5 m PVC, 0,14 mm² (AWG26)
• Aprovações: CE, cULus
