Estação de bombagem de águas residuais

Visão geral
O inserto TOP é uma peça de fundo para estações de bombagem de águas residuais, concebida para minimizar a acumulação de sedimentos e escuma e reduzir as necessidades de manutenção. Indicado para águas residuais industriais, domésticas, águas pluviais e drenagem. A seleção de bombas e componentes do tanque privilegia a fiabilidade operacional e a baixa manutenção.

Problema
As águas residuais são um meio heterogéneo que frequentemente contém sólidos pesados e impurezas minerais ou orgânicas. Em fossas tradicionais, os sedimentos depositam-se no fundo, causando entupimentos, redução da eficiência de bombagem e processos anaeróbios com odores.

Estação de bombagem TOP
O inserto TOP oferece uma solução económica para reduzir os custos operacionais. A sua geometria de fundo patenteada direciona o fluxo de entrada para a bomba enquanto limita a acumulação de sedimentos. Reservatórios mal concebidos aumentam o tempo e os custos de limpeza.

Aplicação
Os insertos de fundo TOP reduzem a acumulação de sólidos e lodos por dois princípios:

• superfície de fundo exposta aos sedimentos reduzida, de modo que os sólidos se acumulam sob a bomba e podem ser aspirados
• geometria patenteada que cria fluxo turbulento junto ao fundo, levantando os sedimentos para que sejam bombeados

Montagem

• estações de bombagem novas com inserto TOP
• modernização de estações existentes através da colagem do inserto ao fundo do tanque

Vantagens

• projeto integrado que possibilita funcionamento em grande parte autonetoante
• minimiza a acumulação de sedimentos e reduz a limpeza manual
• desempenho comprovado em numerosas aplicações
• fácil integração em instalações de bombagem existentes
• procedimento de instalação simples

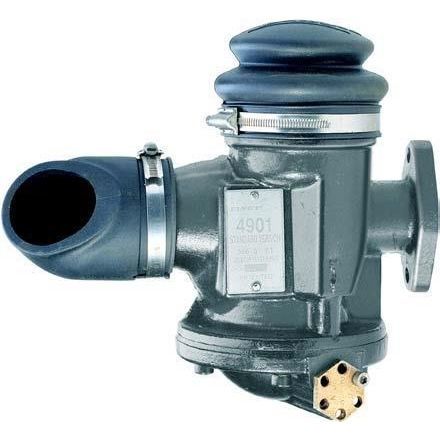

Válvula de lavagem hidrodinâmica
A válvula de lavagem hidrodinâmica proporciona limpeza automática: no arranque da bomba a válvula abre por cerca de 20 segundos gerando um jato de alta velocidade que remove os sedimentos para a entrada da bomba. O ciclo de lavagem é sincronizado com os arranques da bomba.

APF - Sistema de remoção de espuma (APF Driver)
O APF Driver opera em paralelo com o controlador principal para remover a espuma. Prolonga periodicamente o funcionamento da bomba até ser sugado ar e a bomba parar, provocando a sucção de espuma, materiais flutuantes e gorduras na fase final. A frequência de ativação é ajustável (comummente ~10 vezes/dia).

Nota
Documentação técnica adicional está disponível em PDF na página do produto.

Especificações técnicas

• Tipo de produto: inserto TOP (geometria de fundo patenteada)
• Finalidade: reduzir a acumulação de sedimentos e espuma; permitir estações de bombagem autonetoantes
• Aplicações: águas residuais industriais, águas residuais domésticas, águas pluviais, drenagem
• Montagem: nova construção ou retrofitting (colagem ao fundo do tanque existente)
• Principais características: geometria patenteada para fluxo turbulento no fundo, superfície de fundo exposta reduzida, válvula de lavagem hidrodinâmica, sistema APF de remoção de espuma
• Benefício operacional: lavagem automática integrada no ciclo da bomba; redução da limpeza manual e dos custos de manutenção
• Uso comprovado: testado em centenas de aplicações (ver documentação do produto)
