Misturador com rotor 4400 series

verticalcontínuopara líquidos

Visão geral
Os misturadores de baixa velocidade Flygt fornecem mistura controlada em tanques para aplicações industriais e de águas residuais. A série 4400 combina um rotor projetado, vedações de eixo robustas e um estator impregnado com resina para longa vida útil e menores custos operacionais.

Vantagens

• Confiabilidade operacional excecional
• Alto fluxo de massa para mistura eficaz
• Combinação rotor‑motor energeticamente eficiente
• Design que facilita a manutenção para inspeções e reparos rápidos
• Montagem simples e configuração modular
• Adequado a uma ampla gama de tamanhos de tanques e condições de processo
• Baixo custo total de propriedade

Concepção e construção
A série 4400 possui um perfil de rotor único que minimiza a força axial e reduz o consumo de energia. Os misturadores são acionados por um motor de indução com rotor em gaiola; os enrolamentos do estator são impregnados com resina e classificados para isolamento a 180°C (355°F) para maior resistência térmica. As vedações de eixo são unidades Flygt em carboneto de tungsténio (WCCR) que oferecem elevada resistência mecânica e excelentes propriedades de deslizamento para reduzir desgaste e risco de fugas.

Instalação e manutenção

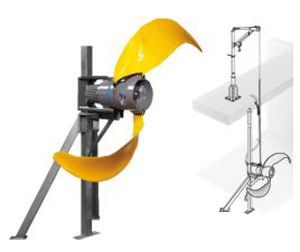

Os misturadores são montados em calhas de guia reforçadas a profundidades otimizadas para garantir circulação eficiente e suportar forças variáveis no tanque. O sistema de guia e levantamento facilita a inspeção e manutenção. Uma única grua de elevação pode operar várias unidades, e a manilha de montagem inferior permite rotação controlada durante o posicionamento.

Modelos
A série 4400 é modular com três modelos básicos. Selecionando diferentes potências de motor, relações de transmissão e diâmetros de impulsor, as unidades podem ser ajustadas a exigências de mistura e do processo específicas.

Documentação
Informações detalhadas do produto, desenhos dimensionais e dados de desempenho estão disponíveis em PDF na página do produto.

Especificações

• Série: 4400 Series
• Tipo de motor: motor de indução com rotor em gaiola
• Isolamento dos enrolamentos do estator: impregnado com resina, classificado 180°C (355°F)
• Rotor: projeto otimizado para minimizar força axial e consumo de energia
• Vedações de eixo: carboneto de tungsténio resistente à corrosão (WCCR)
• Montagem: calhas de guia reforçadas com equipamento de elevação e manilha rotativa
• Modularidade: três modelos com combinações de motores, relações e diâmetros de impulsor
• Benefícios principais: alto fluxo de massa, eficiência energética, facilidade de manutenção, baixo custo total de propriedade
