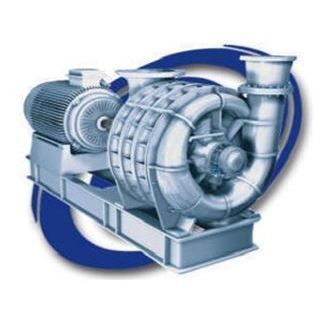

Soprador de gás

de múltiplos estágiospara o tratamento de águas brutasde alumínio

Visão geral
Os sopradores industriais Continental são concebidos para aplicações industriais exigentes em vários setores. Com mais de 40 anos de atividade e mais de 30.000 unidades produzidas, a geração mais recente destaca-se pela maior eficiência. As unidades padrão cobrem caudais de 100 a 55.000 m3/h e pressões nominais em torno de 2 bar.

Aplicações
Estes sopradores operam em diversas condições climáticas e industriais, incluindo ambientes árticos e regiões muito quentes. Instalações típicas incluem sistemas para a indústria do gás e estações de tratamento de águas residuais em regiões como Sibéria, Egito e Emirados Árabes Unidos.

Características de projeto

• Cabeças de entrada e saída e divisórias intermédias em fundição ou alumínio.
• As unidades podem incluir até 10 estágios de entrega, dependendo da pressão exigida.
• Cabeças e secções intermédias são fixadas com tirantes de aço; as conexões de entrada/saída são normalmente verticais, mas podem ser fornecidas em orientação horizontal a pedido.
• A estanqueidade entre elementos é assegurada por vedantes especiais.

Rotor
Os rotores são fundidos em liga de alumínio e equilibrados estaticamente após a usinagem. Os perfis podem ser radiais ou curvos. O rotor acabado é montado num eixo em aço carbono e o conjunto é equilibrado dinamicamente para garantir uma amplitude mínima de vibração de 30 MIC.

Rolamentos e vedação
Os rolamentos são montados em carcaças independentes em fundição aparafusadas às cabeças de entrada e saída para facilitar o acesso à manutenção. As opções de vedação incluem abraçadeiras de grafite ou, para máquinas maiores, anéis em fibra de carbono ligados por molas em aço inoxidável para minimizar fugas. Para gases agressivos, está disponível selo mecânico duplo. Os rolamentos são normalmente lubrificados com graxa ou óleo especial.

Documentação
A literatura do produto e os manuais técnicos estão disponíveis em formato PDF para informações detalhadas e dados de seleção.

Especificações técnicas

• Intervalo de caudal: 100 a 55.000 m3/h
• Pressão típica: 2 bar
• Até 10 estágios de entrega (dependendo da pressão)
• Cabeças e divisórias: fundição ou alumínio
• Fixação com tirantes de aço
• Conexões: normalmente verticais, horizontais a pedido
• Vedação: vedantes especiais; abraçadeira de grafite ou anéis em fibra de carbono com molas inox para máquinas maiores
• Rotor: fundição em liga de alumínio, equilibrado estaticamente e dinamicamente; projeto radial ou curvo; montado em eixo de aço carbono
• Vibração após balanceamento dinâmico: amplitude mínima 30 MIC
• Rolamentos: carcaças independentes em fundição; lubrificação com graxa ou óleo especial; opção de selo mecânico duplo para gases agressivos
• Histórico comprovado: mais de 30.000 unidades produzidas em mais de 40 anos
