Controlador de vazão volumétrica

hidráulico

Visão geral Em clarificadores secundários, as águas residuais tratadas são clarificadas e os lodos são espessados pela separação das lamas ativadas do efluente clarificado. Os lodos secundários têm densidade próxima à da água, dificultando a sedimentação. Como unidade final em muitas ETAR, o clarificador secundário deve manter elevada eficiência de clarificação para limitar sólidos em suspensão, fósforo e DQO no efluente.

Desafios operacionais Manter a clarificação estável é o principal desafio operacional. Os sintomas incluem arraste de suspensão e aumento de fósforo no efluente. Estudos hidráulicos e modelagem CFD identificam uma coluna de entrada fixa incapaz de se adaptar às mudanças de processo como causa comum de perturbações e ressuspensão de lodo.

Hydrograv – princípio de funcionamento Uma entrada fixa situada acima da manta de lodo provoca perturbações ascendentes e formação de "nuvens" de lodo ao lavar a camada superior. Entradas posicionadas bem abaixo da manta também podem arrastar lodo espessado durante caudais elevados, gerando um efeito bocal. Hydrograv Adapt aborda estes problemas com uma coluna de entrada ajustável que modifica altura e abertura para preservar a separação entre efluente clarificado e a camada de lodo sob condições variáveis.

Controlador e estratégia de controlo Cada instalação recebe um programa de controlador personalizado baseado em simulação CFD e dados operacionais históricos da estação. O controlo utiliza sinais de processo online (vazão, concentração de lodo, temperatura, índice de lodo, grau de recirculação) em vez de depender apenas da medição direta da manta de lodo. Isto permite antecipar tendências e ajustar proativamente altura e abertura de entrada.

Hydrograv - benefícios operacionais

• Estabiliza o desempenho de clarificação em clarificadores secundários perante condições hidráulicas e de processo variáveis
• Pode aumentar substancialmente a eficácia operacional do decantador e reduzir descargas não controladas de sedimentos
• Limita o transporte de sólidos em suspensão, contribuindo para reduzir fósforo e DQO no efluente
• Adapta automaticamente a geometria de entrada às variações de caudal e às condições do lodo

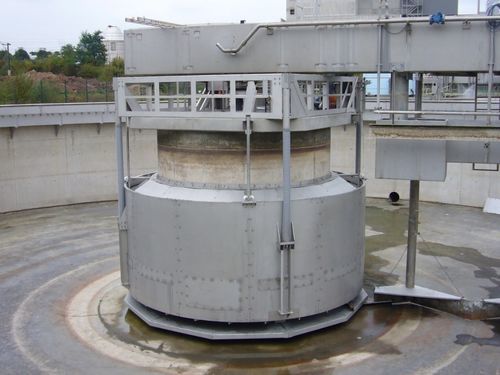

Variantes do produto / imagens Exemplos de projetos mecânicos: regulador "Bellows" (tipo foles) e regulador "Cylinder" (tipo cilindro) como variantes da família Hydrograv.

Documentação Documentação técnica detalhada, folhas de produto e folheto são fornecidos (consultar ficheiros PDF do produto para detalhes de instalação, curvas hidráulicas e descrição da lógica de controlo).

Características técnicas / especificações

• Coluna de entrada ajustável: Hydrograv Adapt
• Programa de controlador personalizado por instalação baseado em simulação CFD e dados operacionais históricos
• Entradas de controlo: vazão atual, concentração de lodo, temperatura, índice de lodo, grau de recirculação (sinais online)
• Controla tanto a altura como a abertura de entrada para manter a separação entre efluente clarificado e camada de lodo
• Projetado para reduzir sólidos em suspensão, fósforo e DQO no efluente e limitar a descarga de sedimentos
• Várias concepções mecânicas disponíveis (ex.: tipo foles, tipo cilindro)
