Misturador de hélice JT series

contínuode líquido-sólidopara o tratamento de água

Visão geral

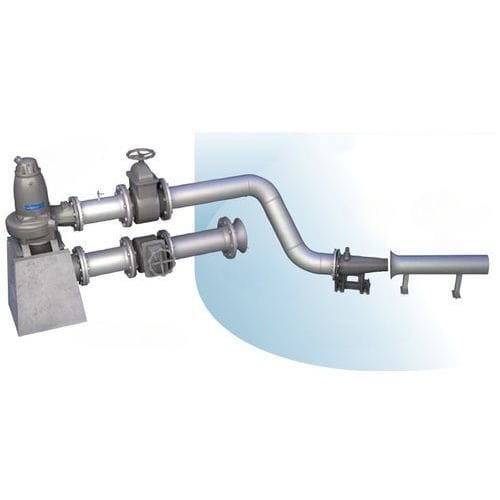

Os misturadores por jato Flygt combinam a tecnologia de bomba patenteada Flygt N-pump com um conjunto de ejetor para fornecer mistura eficiente em aplicações exigentes de águas residuais e lodos. O sistema montado ao chão e instalado a seco atua em tanques parcialmente preenchidos com baixo nível de líquido e em tanques cheios, minimizando a sedimentação.

Flygt N-pump
As N-pumps Flygt mantêm eficiência hidráulica quase constante independentemente da composição do fluido, graças à hidráulica autolimpante patenteada. As características incluem bordas do impulsor inclinadas, uma ranhura de descarga alargada e um pino guia integrado. As N‑pumps tratam lodos municipais até 8% de sólidos secos, estão disponíveis com hidráulicas Hard-Iron™ para condições abrasivas e podem ser fornecidas em versões à prova de explosão. O design monobloco integra o motor elétrico na unidade hidráulica para uma instalação compacta e manutenção simplificada.

Conjunto ejetor inovador
O conjunto ejetor não entupível consiste numa grande bocacha de descarga e num tubo ejetor com entrada moldada. O diâmetro da bocacha é dimensionado para permitir a passagem de sólidos do mesmo tamanho que a passagem da bomba. O fluxo primário gerado pela bomba é direcionado através da bocacha para o tubo ejetor, induzindo um fluxo secundário do líquido circundante e amplificando o fluxo de massa total para reduzir a sedimentação.

Benefícios

• Alta eficiência de mistura em várias condições de operação
• Manutenção da eficiência da bomba e redução do consumo energético ao longo do tempo
• Design monobloco compacto que não requer invólucro especial
• Acesso externo para serviço e manutenção
• Operação eficaz em baixos níveis de líquido
• Capacidade de tratar lodos até 8% de sólidos secos

Produtos / séries

• Misturadores série 4400
• Misturadores série 4500
• Misturadores série 4600
• Misturadores série 4800

Documentação
Estão disponíveis brochuras em PDF e fichas de produto com dados técnicos, curvas de desempenho e especificações das séries.

Características técnicas / especificações

• Tipo: Sistema de misturador por jato montado ao chão, instalação a seco
• Tecnologia de bomba: Flygt N-pump com hidráulica autolimpante patenteada
• Ejetor: Conjunto ejetor não entupível com grande bocacha de descarga e entrada moldada
• Manuseio de sólidos: Diâmetro da bocacha dimensionado para passar sólidos equivalentes ao passo da bomba; N-pumps tratam lodos municipais até 8% de sólidos secos
• Materiais: Hidráulicas Hard-Iron™ disponíveis para aplicações abrasivas
• Design: Bomba monobloco com motor integrado na unidade hidráulica para instalação compacta
• Operação: Mistura eficaz em baixos níveis de líquido e em tanques cheios; o fluxo secundário induzido minimiza a sedimentação
