Cabo de alimentação GP 400 TF DR

coaxialresistente às intempériesresistente a óleo

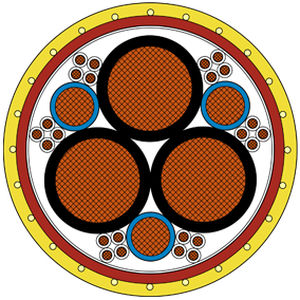

Detalhes do produtoAplicação:Cabo para utilização em bobinas de cabo motorizadas, a partir de um diâmetro de núcleo de, no mínimo, 600 mm ou em porta-cabos (crocodilo).Caraterísticas notáveis:isolamento de baixa capacidaderevestimento de PUR resistente à abrasãoflexível a frioisento de halogéneosresistente a óleosresistente às intempériescom indicador de desgasteInformações adicionais:Capacidade de transporte de correnteCom referência ao LV112-3 e com base num perfil de corrente-tempo relacionado com a aplicação e nas seguintes condições de funcionamento:temperaturas ambiente até um máx. 30°Cduas fases da mesma cor ligadas a um condutoroutros núcleos (12mm² bl e 1mm²) descarregadoscolocados individualmente sobre ou em superfícies260 A para max. 2 h286 A para max. 10 min.325 A para max. 5 min.364 A para max. 10 s520 A para max. 2 sConstruçãoFios de cobre nu, fios finos segundo a norma IEC 60228 classe 5InsolaçãoSABIX®Código de cores1,0 mm²: núcleos brancos com números 1-2412,0 mm²: 3 x azul70,0 mm²: núcleos pretos com os números 1-3Versoilung1,0 mm²: núcleos torcidos como quad, envolvidos com fita não tecida sobrepostatodos os elementos optimizados entrançados em camadas, envolvidos com fita não tecida sobrepostaInnenmantelPUR, vermelhoStützgeflechtaramidAußenmantelPUR, amareloDados técnicosTensão nominalUo/U 115/200 VMax. tensão de funcionamento admissívelUo/U 0,6/1 kVTensão de ensaio núcleo/núcleo 4000 V AC 50 HzRaio de curvatura mínimo de assentamento fixo: 4 x daplicação flexível: 7.5 x d para acções repetidas de enrolamento guiado em roldanas: 10 x ddrum: mín. 600 mm de diâmetro interiorResistência mínima à tracção4050 N (15 N/mm²)Sem halogéneosconforme IEC 60754-1Gama de temperaturascolocação fixa: -40/+90 °Caplicação flexível: -30/+90 °CDesempenhos em caso de incêndiomaterial do revestimento: resistência mecânicacaracterísticas da bainha exterior em poliuretano:- resistência à tração muito elevada- resistência ao rasgamento muito elevada- resistência à abrasão muito elevada- resistência ao entalhe muito elevada- resistência ao cisalhamento muito elevadaAbrasãoac. de acordo com as normas UL 2556-2021 e JIS C3005Resistente aos combustíveis gasolina, gasóleo e querosene (Jet A-1)Ausência de substâncias nocivas de acordo com a Diretiva RoHS da União EuropeiaDimensõesnúmero do artigoNúmero de núcleos x secção transversalOutro-øCifra de cobrePeso do cabo ≈Resistência ôhmica máx. Ω/kmL340002033 x (70,0 mm² + 3 x 12,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,0 mm - máx. 40,0 mm2592 kg/km3112 kg/km70,0 mm²: 0,277 Ω/km | 12,0 mm²: 1,63 Ω/km | 1,0 mm²: 19,5 Ω/kmL340002043 x (70,0 mm² + 3 x 16,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,8 mm - máx. 40,0 mm2707 kg/km3221 kg/km70,0 mm²: 0,277 Ω/km | 12,0 mm²: 1,21 Ω/km | 1,0 mm²: 19,5 Ω/kmOutras dimensões e cores são possíveis a pedido.Normas e Aprovações:CERoHSCaracterísticas / Especificações TécnicasCondutor: fios de cobre nu, fios finos de acordo com a norma IEC 60228 classe 5Insulação: SABIX®Código de cores: 1,0 mm²: núcleos brancos com números 1-24; 12,0 mm²: 3 x azul; 70,0 mm²: núcleos pretos com os números 1-3Verificação: 1,0 mm²: núcleos torcidos como quad, envolvidos com fita não tecida sobreposta; todos os elementos optimizados torcidos em camadas, envolvidos com fita não tecida sobrepostaInnenmantel: PUR, vermelhoStützgeflecht: aramidaAußenmantel: PUR, amareloTensão nominal: Uo/U 115/200 VMTensão de serviço máxima admissível: Uo/U 0,6/1 kVTensão de ensaio: núcleo/núcleo 4000 V AC 50 HzRaio de curvatura mínimo: assentamento fixo: 4 x d; aplicação flexível: 7.5 x d para acções de enrolamento repetidas; guiado em roldanas: 10 x d; tambor: diâmetro interior mínimo de 600 mmResistência mínima à tração: 4050 N (15 N/mm²)Sem halogéneos: de acordo com a norma IEC 60754-1Gama de temperaturas: colocação fixa: -40/+90 °C; aplicação flexível: -30/+90 °CDesempenho ao fogo: material da bainha: UL 94 VResistência ao óleo: muito boa - de acordo com a norma EN 50363-10-2Resistência química: boa contra ácidos, alcalinos, solventes, líquidos hidráulicos, etc. Resistência às intempéries: muito boa - de acordo com a norma HD 605 (VDE 0276-605)Resistência ao ozono: muito boa - de acordo com a norma EN 50396Resistência à água salgada: muito boa - de acordo com a norma UL 1309Resistência à humidade: muito boa - de acordo com a norma IEC 60092-360Resistência à hidrólise e microbiana: muito boa - de acordo com a norma EN 50363-10-2Muitos dos cabos de alimentação são de alta resistência. resistência mecânica: caraterísticas da bainha exterior de poliuretano: resistência à tração muito elevada, resistência ao rasgamento muito elevada, resistência à abrasão muito elevada, resistência ao entalhe muito elevada, resistência ao cisalhamento muito elevadaAbrasão: de acordo com UL 2556-2021 e JIS C3005Resistência ao combustível: gasolina, gasóleo e querosene (Jet A-1)Ausência de substâncias nocivas: de acordo com a Diretiva RoHS da União Europeia
