Cabo de alimentação GP 28V DC SC

resistente às intempériesresistente a óleoresistente à abrasão

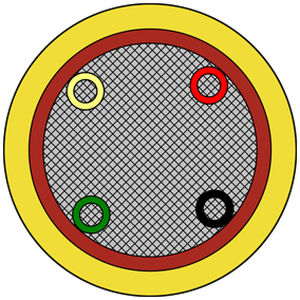

Detalhes do produto - Aplicação: Para uso em aplicações flexíveis, por exemplo, em GPUs móveis. Características destacadas: - Isolamento de baixa capacidade - Jaqueta de PUR resistente à abrasão - Núcleos de controle dispostos simetricamente - Flexível a frio - Livre de halogênios - Resistente a óleo - Resistente ao clima - Com indicador de desgaste Capacidade de condução de corrente: - De acordo com VDE 0298-4, até +50°C: 344 A Construção - Condutor: Fios de cobre estanhado, fios finos, de acordo com IEC 60228 classe 5 - Isolamento: SABIX® - Código de cor: 1.0 mm²: núcleos de controle: vermelho, preto, verde, amarelo - Ø: nom. 1.8 ± 0.2mm - 120.0 mm²: núcleo de alimentação: vermelho - Estrutura: Núcleos de controle dentro do núcleo de alimentação - Bainha interna: SABIX®, vermelho - Bainha externa: PUR, amarelo Dados técnicos - Tensão nominal: Uo/U 28V DC - Tensão de teste: núcleo/núcleo 600 V 50 Hz - Raio de curvatura mínimo: Instalação fixa: 4 x d, Aplicação flexível: 6 x d - Livre de halogênios: De acordo com IEC 60754-1 - Faixa de temperatura: Instalação fixa: -50/+90 °C, Aplicação flexível: -40/+90 °C, Tempo de uso limitado: +110 °C (7500 h) - Desempenho ao fogo: Material da bainha: UL 94 V2 - Resistência química: Boa contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistência à hidrólise e microbiana: Muito boa - de acordo com EN 50363-10-2 - Resistência à água salgada: Muito boa - de acordo com UL 1309 - Resistência a óleo: Muito boa - de acordo com EN 50363-10-2 - Resistência a lama: Muito boa - de acordo com IEC 60092-360 - Resistência ao clima: Muito boa - de acordo com HD 605 (VDE 0276-605) - Resistência ao ozônio: Muito boa - de acordo com EN 50396 - Abrasão: De acordo com UL 2556-2021 e JIS C3005 - Resistente a combustíveis: Gasolina, diesel e querosene (Jet A-1) - Resistência mecânica: Características da bainha externa: - Alta resistência à tração - Alta resistência ao rasgo - Alta resistência à abrasão - Alta resistência ao corte - Alta resistência ao cisalhamento - Ausência de substâncias nocivas: De acordo com a Diretiva RoHS da União Europeia Valores de referência da capacidade de condução de corrente da curva de derating - Para temperatura ambiente de 20°C, tomada da curva de 80%: 500 A - Para temperatura ambiente de 20°C, tomada da curva de 100%: 600 A - Pré-condição: Instalação separada livre no ar Dimensões - N.º do item: L34001621 - N.º de núcleos x seção transversal: 1 x (120.0 + 4 x 1.0 mm²) - Ø externo aprox.: ca. 22.0 mm - máx. 23.0 mm - Figura de cobre: 1296 kg/km - Peso do cabo ≈: 1339 kg/km - Resistência ôhmica máx. Ω/km: 120.0 mm²: 0.164 Ω/km | 1.0 mm²: 20.0 Ω/km Outras dimensões e cores são possíveis mediante solicitação. Exemplo de marcação: SAB BRÖCKSKES · D-Viersen · GP 28V DC SC(120,0mm²+4x1,0mm²) 3400-0350 CE e marcação contínua por metro Normas e Aprovações: CE, RoHS Características / Especificações Técnicas: - Aplicação: Uso flexível, por exemplo, em GPUs móveis - Características destacadas: Isolamento de baixa capacidade, jaqueta de PUR resistente à abrasão, núcleos de controle dispostos simetricamente, flexível a frio, livre de halogênios, resistente a óleo, resistente ao clima, indicador de desgaste - Capacidade de condução de corrente: até 344 A a +50°C (VDE 0298-4) - Condutor: Fios de cobre estanhado, fios finos, IEC 60228 classe 5 - Isolamento: SABIX® - Código de cor: 1.0 mm²: vermelho, preto, verde, amarelo; 120.0 mm²: vermelho - Estrutura: Núcleos de controle dentro do núcleo de alimentação - Bainha interna: SABIX®, vermelho - Bainha externa: PUR, amarelo - Tensão nominal: 28V DC - Tensão de teste: 600 V 50 Hz - Raio de curvatura mínimo: 4 x d (fixo), 6 x d (flexível) - Faixa de temperatura: -50/+90°C (fixo), -40/+90°C (flexível), +110°C (7500 h) - Desempenho ao fogo: UL 94 V2 - Resistência química: Boa contra ácidos, álcalis, solventes, líquidos hidráulicos - Resistência à hidrólise/microbiana: Muito boa (EN 50363-10-2) - Resistência à água salgada: Muito boa (UL 1309) - Resistência a óleo: Muito boa (EN 50363-10-2) - Resistência a lama: Muito boa (IEC 60092-360) - Resistência ao clima: Muito boa (HD 605) - Resistência ao ozônio: Muito boa (EN 50396) - Abrasão: UL 2556-2021, JIS C3005 - Resistente a combustíveis: Gasolina, diesel, querosene (Jet A-1) - Resistência mecânica: Alta resistência à tração, ao rasgo, à abrasão, ao corte, ao cisalhamento - Ausência de substâncias nocivas: Diretiva RoHS - Capacidade de condução de corrente de referência: 500 A (curva de 80%), 600 A (curva de 100%) a 20°C - Dimensões: 1 x (120.0 + 4 x 1.0 mm²), Ø externo aprox. 22.0-23.0 mm, cobre 1296 kg/km, peso do cabo 1339 kg/km, resistência ôhmica 0.164 Ω/km (120.0 mm²), 20.0 Ω/km (1.0 mm²)
