Cabo de alimentação GP 270 V DC

resistente a óleoresistente à abrasãoresistente às intempéries

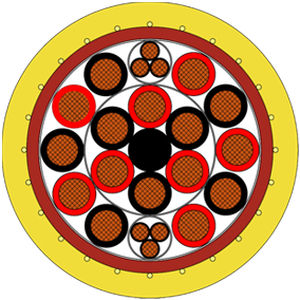

Descrição do produto: Cabo de alimentação terrestre especificamente projetado para o fornecimento de energia terrestre de caças F‑35, garantindo uma entrega de energia confiável aos sistemas da aeronave. O design de dupla capa com uma capa interna vermelha e uma externa amarela fornece um indicador de abrasão claro, facilita o planejamento de substituição e melhora a segurança do pessoal em terra. O cabo atende aos mais altos requisitos de resistência mecânica, resistência química, resistência à hidrólise e aos micróbios, é livre de halogênios e suporta faixas de temperatura extremas de -50 °C a +110 °C. Com uma queda de tensão mínima (resistência DC máx. 7.98 Ω/km para 2.5 mm²) e tensões de teste de 3–5.5 kV AC, garante operação segura mesmo em condições extremas. O cabo GP 270 V DC oferece uma solução durável, de baixa manutenção e altamente confiável para o exigente fornecimento de energia terrestre de aeronaves militares modernas. Características destacadas: - Isolamento de baixa capacidade - Capa de PUR resistente à abrasão - Flexível a frio - Livre de halogênios - Resistente a óleo - Resistente ao clima - Com indicador de desgaste Construção: - Condutor: fios de cobre nu - Isolamento: SABIX® - Código de cor: 14 AWG: preto com números, 8 AWG: vermelho e preto com números - Trançado: 14 AWG: núcleos trançados de três em três, enrolados com fita, 8 AWG: trançados em camadas, enrolados com fita - Trançado geral: 14 AWG: elementos e núcleos em camadas, 8 AWG: elemento no centro, enrolado com fita - Capa interna: PUR, vermelha - Trança de suporte: fio de aramida - Capa externa: PUR, amarela Dados técnicos: - Tensão nominal: 270 V (DC) - Tensão de teste: 14 AWG: núcleo/núcleo 3000 V (AC) 5 min., 8 AWG: núcleo/núcleo 5500 V (AC) 5 min. - Raio de curvatura mínimo: instalação fixa: 4 x d, movimento livre: 6 x d - Faixa de temperatura: instalação fixa: -50°C/+90°C, uso flexível: -40°C/+90°C, tempo de uso limitado: +110°C (até 7500h) - Livre de halogênios: de acordo com IEC 60754-1 - Comportamento ao fogo: material da capa: UL 94 V2 - Resistência química: boa contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistência à hidrólise e aos micróbios: muito boa - de acordo com EN 50363-10-2 - Resistência à água salgada: muito boa - de acordo com UL 1309 - Resistência a óleo: muito boa - de acordo com EN 50363-10-2 - Resistência a lama: muito boa - de acordo com IEC 60092-360 - Resistência ao clima: muito boa - de acordo com HD 605 (VDE 0276-605) - Resistência ao ozônio: muito boa - de acordo com EN 50396 - Resistência mecânica: propriedades da capa externa de PUR: alta resistência à tração, alta resistência ao rasgo, alta resistência à abrasão, alta resistência ao entalhe, alta resistência ao cisalhamento - Ausência de substâncias nocivas: de acordo com a diretiva RoHS da União Europeia Dimensões: - número do item: L34000503 - Diâmetro externo: min. 40.0 mm - max. 41.9 mm - Peso do cobre: 1680 kg/km - Peso do cabo ≈: 2564 kg/km - Resistência ôhmica a 20°C máx.: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km Outras dimensões e cores são possíveis mediante solicitação. Certificações: - CE - RoHS Características / Especificações técnicas: - Produto: GP 270 V DC - Aplicação: Cabo de alimentação terrestre para caças F-35 - Design: Dupla capa (interna vermelha, externa amarela), indicador de abrasão - Tensão: 270 V DC - Tensão de teste: até 5500 V AC - Faixa de temperatura: -50°C a +110°C - Livre de halogênios, resistente a óleo, ao clima, à água salgada, à hidrólise, aos micróbios, à lama, ao ozônio e a produtos químicos - Resistência mecânica: alta resistência à tração, ao rasgo, à abrasão, ao entalhe e ao cisalhamento - Condutor: fios de cobre nu - Isolamento: SABIX® - Capa: PUR - Trança de suporte: fio de aramida - Número do item: L34000503 - Diâmetro externo: 40.0–41.9 mm - Conteúdo de cobre: 1680 kg/km - Peso do cabo: 2564 kg/km - Resistência ôhmica: 8 AWG: 1.91 Ω/km, 10 AWG: 7.98 Ω/km
