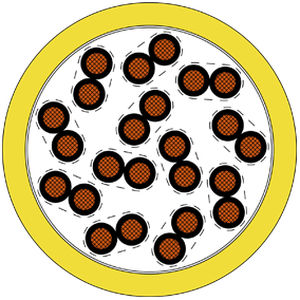

Cabo de alimentação GP 400 SF S Control

coaxialautoextinguívelretardante de chama

GP 400 SF S Control - Cabo de controlo de 400 Hz para pontes de embarque de passageiros e sistemas festoonO GP 400 SF S Control é um cabo de controlo de 400 Hz de alta qualidade, especificamente concebido para utilização em sistemas festoon e correntes de arrasto em pontes de embarque de passageiros. A sua excelente flexibilidade e resistência à torção até ±60°/m tornam-no ideal para aplicações dinâmicas e em movimento em ambientes aeroportuários. O cabo é flexível a frio até -40 °C, não contém halogéneos e é altamente resistente às intempéries, aos combustíveis e à radiação UV. A bainha exterior SABIX® durável garante uma proteção a longo prazo contra o óleo, o ozono e o stress mecânico. É também retardador de chama e auto-extinguível de acordo com a norma IEC 60332-3-24 e outras normas de segurança internacionais. Com a sua estrutura simétrica e alta visibilidade em amarelo, o Controlo GP 400 SF S é fácil de instalar e seguro de operar - mesmo em espaços de dobragem apertados. Isolamento de baixa capacidadeFlexível a frioSem halogéneosResistente à torçãoBoa resistência ao ozono, à luz solar e às intempériesBoa resistência a óleos e combustíveisSem propagação de chamasRetardante de chamas e auto-extinguívelBoa resistência a ácidos e alcalinosCondutorFios de cobre nu, fios finos de acordo com a norma IEC 6022 classe 5I-24 de acordo com a norma IEC 60228 classe 5InsolaçãoSABIX®Código de coresPreto com os números 1 - 24Fios torcidos em pares, pares entrançados em camadas, envolvidos com fita não tecida. Todos os elementos optimizados entrançados em camadas, envolvidos com fita não tecida sobreposta.Bainha exteriorSABIX®, amareloTensão nominalUo/U 0,6/1 kVTensão de ensaioNúcleo/núcleo 4000 V AC 50 HzRaio mínimo de curvaturaAplicação fixa: 4 x dAplicação flexível: 6 x d para acções de enrolamento repetidasGuiado em roldanas: 7,5 x dContinuamente flexível: 12 x dÂngulo de torção± 60°/1 mGama de temperaturaColocação fixa: -50/+90 °CAplicação flexível: -40/+90 °CDesempenho em caso de incêndioSem propagação de chama de acordo com IEC 60332-3-24, VDE 0482-332-3-24 resp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 secção 9.1.2. Retardador de chama e auto-extinguível de acordo com a norma IEC 60332-1-2, VDE 0482-332-1-2. Retardador de chama de acordo com a norma ISO 6722 (UN/ECE R118)Sem halogéneos de acordo com a norma EN 50306-1, EN 50264-1. O desenvolvimento de HCl é < 0,5% de acordo com a norma IEC 60754-1. O valor de pH é > 4,3 de acordo com a norma IEC 60754-2. A condutividade é < 10,0 μS/mm de acordo com a norma IEC 60754-2. Teor de flúor < 0,1% de acordo com a norma IEC 60684-2Densidade de fumo de acordo com a norma IEC 61034, VDE 0482-1034Toxicidade de acordo com a norma EN 50305, VDE 0260-305Resistência ao óleo e ao combustível de acordo com a norma EN 50264-1, VDE 0260-305 de acordo com a norma EN 50264-1, VDE 0260-264-1FlexibilidadeMuito bomComprimento livre para aplicação em festão50 mAbsença de substâncias nocivasAcordo com a diretiva RoHS da União EuropeiaItem n.ºNúmero de núcleos x secção transversalAprox. exterior-øFigura de cobrePeso do cabo ≈Resistência ôhmica máx. Ω/kmL3400025212 x 2 x 1,5 mm²ca. 20.7 mm - max. 22.0 mm346 kg/km529 kg/km1.5 mm²: 13.3 Ω/kmOutras dimensões e cores são possíveis mediante pedido.Exemplo de marcação: SAB BRÖCKSKES - D-Viersen - GP 400 SF S Control 12x2x1,5mm² Marcação CE e de contador contínuoNormas/Aprovações: CE, RoHSTécnico Especificações / CaracterísticasCondutor: Fios de cobre nu, fios finos de acordo com a norma IEC 60228 classe 5Insolação: SABIX®Código de cores: Preto com números 1 - 24Estrutura: Núcleos torcidos em pares, pares entrançados em camadas, envolvidos com fita não tecida. Todos os elementos optimizados entrançados em camadas, envolvidos com fita não tecida sobreposta.Bainha exterior: SABIX®, amareloTensão nominal: Uo/U 0,6/1 kVTensão de ensaio: Núcleo/núcleo 4000 V AC 50 HzRaio mínimo de curvatura: Colocação fixa: 4 x d; Aplicação flexível: 6 x d para acções de enrolamento repetidas; Guiado em roldanas: 7,5 x d; Continuamente flexível: 12 x dÂngulo de torção: ± 60°/1 mGama de temperatura: Colocação fixa: -50/+90 °C; Aplicação flexível: -40/+90 °CDesempenho em caso de incêndio: Sem propagação de chama de acordo com IEC 60332-3-24, VDE 0482-332-3-24 resp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 secção 9.1.2. Retardador de chama e auto-extinguível de acordo com IEC 60332-1-2, VDE 0482-332-1-2. Retardador de chama de acordo com a norma ISO 6722 (UN/ECE R118) Sem halogéneos: De acordo com a norma EN 50306-1, EN 50264-1. O desenvolvimento de HCl é < 0,5% de acordo com a IEC 60754-1. O valor de pH é > 4,3 de acordo com a IEC 60754-2. A condutividade é < 10,0 μS/mm de acordo com a norma IEC 60754-2. Teor de flúor < 0,1% de acordo com a norma IEC 60684-2Densidade de fumo: De acordo com a norma IEC 61034, VDE 0482-1034Toxicidade: De acordo com a norma EN 50305, VDE 0260-305Resistência ao óleo e ao combustível: De acordo com a norma EN 50264-1, VDE 0260-264-1Flexibilidade: Muito boaComprimento livremente suspenso para aplicação de festoon: 50 mAbsença de substâncias nocivas: De acordo com a diretiva RoHS da União EuropeiaNúmero do artigo: L34000252Número de núcleos x secção transversal: 12 x 2 x 1,5 mm²Approx. outer-ø: ca. 20,7 mm - max. 22.0 mmCódigo de cobre: 346 kg/kmPeso do cabo ≈: 529 kg/kmResistência ohmica máx. Ω/km: 1,5 mm²: 13.3 Ω/km
