Cabo de alimentação GP 400 SF DR

resistente a óleoresistente às intempériesretardante de chama

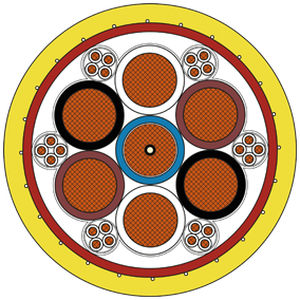

Cabo de alimentação - Tambor flexível simétrico GP 400 SF DR – Cabo de enrolamento de 400 Hz para carretéis motorizados e sistemas de tesoura O GP 400 SF DR é um cabo de enrolamento de 400 Hz altamente flexível com 7 condutores de potência de 35,0 mm² e 6 x 4 x 1,0 mm², desenvolvido para uso dinâmico em carretéis motorizados - começando a partir de um diâmetro de núcleo de tambor mínimo de apenas 600 mm, bem como em sistemas de tesoura em pontes de embarque de passageiros ou sistemas de alimentação de solo de aeroportos. Sua estrutura simétrica e design robusto o tornam ideal para enrolamento e desenrolamento frequente sob movimento contínuo. A durável capa externa de PUR é resistente à abrasão, ao óleo e ao combustível, à prova de intempéries e estável aos raios UV, tornando-o adequado para ambientes externos exigentes. O cabo também é livre de halogênios, flexível a frio até -40 °C, e está em conformidade com IEC 60332-3-24 para retardância à chama. O alívio de tensão de aramida integrado garante durabilidade mecânica mesmo sob altas cargas de tração. Com uma tensão nominal de 0,6/1 kV e uma tensão de teste de 4000 V AC, garante uma transmissão de potência de 400 Hz confiável. Para uma integração rápida e segura, o GP 400 SF DR também está disponível como uma solução Plug’n’Play totalmente pré-montada da SAB Bröckskes, incluindo conectores e terminações prontas para uso - tudo de uma única fonte. Isso o torna a escolha ideal para operadores que buscam máxima flexibilidade, segurança e eficiência. - Isolamento de baixa capacidade - Jaqueta de PUR resistente à abrasão - Flexível a frio - Resistente ao óleo - Resistente às intempéries - Com indicador de desgaste Construção - Condutor: fios de cobre nu, fios finos de acordo com IEC 60228 classe 5 - Isolamento: SABIX® - Código de cor: 1,0 mm²: núcleos brancos com números 1 - 24, 35,0 mm²: azul, 2 x branco, 2 x marrom, 2 x preto - Trançado: 1,0 mm²: núcleos trançados como quadruplo, envoltos com folha sobreposta, 35,0 mm²: núcleos envoltos com folha sobreposta, Todos os elementos otimizados trançados em camadas, envoltos com fita não tecida sobreposta - Capa interna: PUR, vermelho - Tela de suporte: aramida - Capa externa: PUR, amarelo Dados técnicos - Tensão nominal: Uo/U 115/200 V - Tensão máxima permitida de operação: Uo/U 0,6/1 kV - Tensão de teste: núcleo/núcleo 4000 V AC 50 Hz - Raio de curvatura mínimo: instalação fixa: 4 x d, aplicação flexível: 6 x d para ação de enrolamento repetida, guiado em polias: 7,5 x d, tambor: diâmetro interno mínimo 600 mm - Resistência à tração mínima: 4035 N (15 N/mm²) - Faixa de temperatura: instalação fixa: -50/+90 °C, aplicação flexível: -40/+90 °C - Comportamento ao fogo: material da capa: UL 94 V2 - Resistência ao óleo: muito boa - de acordo com EN 50363-10-2 - Resistência química: boa contra ácidos, álcalis, solventes, líquidos hidráulicos, etc. - Resistência às intempéries: muito boa - de acordo com HD 605 (VDE 0276-605) - Resistência ao ozônio: muito boa - de acordo com EN 50396 - Resistência à água salgada: muito boa - de acordo com UL 1309 - Resistência à lama: muito boa - de acordo com IEC 60092-360 - Resistência à hidrólise e a micróbios: muito boa - de acordo com EN 50363-10-2 - Abrasão: de acordo com UL 2556-2021 e JIS C3005 - Resistente ao combustível: gasolina, diesel e querosene (Jet A-1) - Resistência mecânica: características da capa externa: resistência à tração muito alta, resistência ao rasgo muito alta, resistência à abrasão muito alta, resistência ao entalhe muito alta, resistência ao cisalhamento muito alta - Ausência de substâncias nocivas: de acordo com a Diretiva RoHS da União Europeia Dimensões - n.º do artigo: L34000228 - Número de núcleos x seção transversal: 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) - Diâmetro externo: aprox. 42,3 mm - máx. 42,9 mm - Peso do cobre: 2592 kg/km - Peso do cabo ≈: 3374 kg/km - Resistência ôhmica máx. Ω/km: 35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km Outras dimensões e cores são possíveis mediante solicitação. Características excepcionais - Isolamento de baixa capacidade - Jaqueta de PUR resistente à abrasão - Flexível a frio - Resistente ao óleo - Resistente às intempéries - Com indicador de desgaste Características / Especificações técnicas - Cabo de enrolamento de 400 Hz altamente flexível - 7 condutores de potência de 35,0 mm² e 6 x 4 x 1,0 mm² - Para carretéis motorizados e sistemas de tesoura - Diâmetro mínimo do núcleo do tambor: 600 mm - Estrutura simétrica, design robusto - Capa externa de PUR: resistente à abrasão, ao óleo, ao combustível, às intempéries e aos raios UV - Livre de halogênios, flexível a frio até -40 °C - Retardante de chama: IEC 60332-3-24 - Alívio de tensão de aramida integrado - Tensão nominal: 0,6/1 kV - Tensão de teste: 4000 V AC - Solução pré-montada Plug’n’Play disponível - Compatível com RoHS
