Cabo de dados

LemoisoladoIP67

Aplicação
Medida de temperatura HV segura em ambientes de alta tensão.

Principais características

• Proteção contra contacto nos canais individuais
• Construção mecanicamente robusta

Informação adicional
Emissão de certificado de ensaio HV com referência ao número de lote para rastreabilidade otimizada. Opcional: ensaio e reparação de sensores já utilizados mediante pedido. Identificação SAB: número de artigo, número de lote.

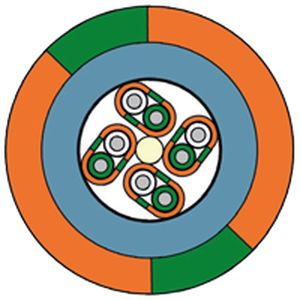

Dados do cabo
Cabo de ligação: cabo termo HV tipo K
Isolamento: FEP – verde e branco
Manga de par: FEP – laranja com riscas verticais verdes
Manga interior: FEP – azul de acordo com RAL 5024
Manga exterior: PUR
Cor da manga: laranja com riscas verticais verdes
Torção: construção em pares (para EMC)
Diâmetro exterior: aprox. 6,1 mm
Resistência dielétrica: 1000 V AC por canal
Intervalo de temperatura: instalação fixa: -50°C / +150°C; aplicação flexível: -40°C / +150°C

Sensor
Termopar: 4 x tipo K
Desvio limite: classe 1
Ponto de medição: nu ou eletricamente isolado (1000 V)
Intervalo de temperatura por canal: -40°C / +180°C
Tempo de resposta: sob pedido

Conector
Conector macho Lemo Redel com manga protetora anti-dobra laranja e tampa protetora preta, 8 pinos, codificação B. 1000 V AC resistente a tensão – IP67 quando ligado.

Testes
Teste do cabo: por canal em banho de água – 5000 V AC – 5 min – com referência à EN 50264-2-1
Teste do sensor: teste de rotina do conector montado com referência à norma 61010-1 para equipamentos de medição bem como indicações VDE internas em banho de esferas. Verificação da proteção contra contacto para o exterior – 3000 V / 1 min AC.

Exemplos de configuração

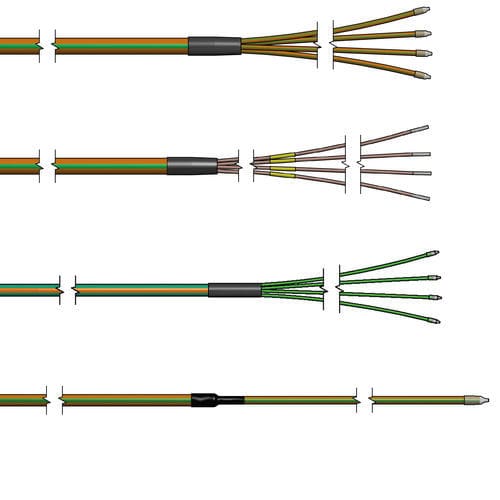

n.º art.: T141-056-330 — Comprimento do cabo de ligação: 2400 mm — Comprimento canal 1: 400 mm — Comprimento canal 2: 400 mm — Comprimento canal 3: 400 mm — Comprimento canal 4: 400 mm — Ponta de medição: isolada
n.º art.: T141-051-650 — Comprimento do cabo de ligação: 2400 mm — Comprimento canal 1: 400 mm — Comprimento canal 2: 400 mm — Comprimento canal 3: 400 mm — Comprimento canal 4: 400 mm — Ponta de medição: exposta
n.º art.: T141-061-124 — Comprimento do cabo de ligação: 3000 mm — Comprimento canal 1: 500 mm — Comprimento canal 2: 500 mm — Comprimento canal 3: 500 mm — Comprimento canal 4: 500 mm — Ponta de medição: isolada

Downloads
Ficha técnica para termopar HV de 4 canais com canais térmicos isolados em FEP (PDF).

Especificações técnicas

• Produto: Termopar HV de 4 canais com canais térmicos isolados em FEP tipo K
• Tipo de termopar: 4 × K
• Precisão do sensor: classe 1
• Ponto de medição: nu ou eletricamente isolado (1000 V)
• Intervalo de temperatura por canal: -40°C … +180°C
• Intervalo de temperatura do cabo: instalação fixa -50°C … +150°C; flexível -40°C … +150°C
• Materiais de isolamento: FEP (várias camadas) e manga exterior em PUR
• Resistência dielétrica por canal: 1000 V AC (cabo do sensor), ensaio de cabo até 5000 V AC por 5 min (EN 50264-2-1)
• Conector: Lemo Redel macho, 8 pinos cod. B, 1000 V AC resistente a tensão, IP67 quando ligado
• Torção: construção em pares para EMC
• Diâmetro exterior (por canal): aprox. 6,1 mm
• Rastreabilidade: certificado de ensaio HV emitido com número de lote
