Cabo de dados

LemoisoladoIP67

Aplicação / Descrição
Cabo de extensão HV - extensão para sensores de alta tensão de 4 ou 1 canal Tipo K

Vantagens do produto

• Proteção contra contacto em todos os componentes

Informações adicionais
Emissão de um certificado de ensaio HV com referência ao número de lote para rastreabilidade completa. Opcional: inspeção e reparo de sensores já em serviço mediante pedido. Marcação SAB: número de artigo, número de lote, comprimento.

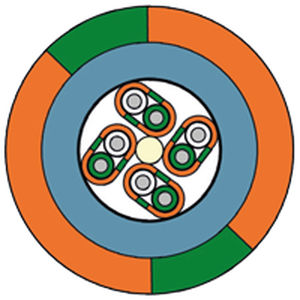

Dados do cabo
Cabo de ligação: cabo termocondutor HV Tipo K
Isolamento: FEP – verde e branco
Revestimento de par: FEP – laranja com faixas longitudinais verdes
Revestimento interno: FEP – azul (RAL 5024)
Revestimento exterior: PUR
Cor do revestimento: laranja com faixas longitudinais verdes
Torção: construção torcida por pares (para EMC)
Diâmetro exterior: 4 canais: aprox. 6,1 mm; 1 canal: aprox. 3,4 mm
Classificação de tensão: 4 canais: 1000 V AC; 1 canal: 1000 V AC por canal individual
Intervalo de temperatura: estático: -50°C / +150°C; dinâmico: -40°C / +150°C

Conectores
Conectores Lemo Redel: ficha e tomada, com capa de proteção anti-dobra laranja e tampa protetora preta. 4 canais: 8 pinos, Código B, 1000 V AC – IP67 ligado. 2 canais: 2 pinos, Código C, 1000 V AC – IP67 ligado.

Ensaios
Ensaio do cabo: através do revestimento de par em banho de água – 5000 V AC – 5 min – de acordo com EN 50264-2-1
Ensaio do produto: ensaio unitário no conector montado de acordo com a norma de instrumentos de medição IEC/EN 61010-1 e especificações VDE no banco de ensaio interno por imersão (homologação do banco pelo VDE). Verificação da protecção contra contacto externo – 3000 V AC / 1 min

Exemplos de configuração
T141-054-030 — 1000 mm — 4 canais
T141-054-143 — 2000 mm — 4 canais
T141-058-575 — 3000 mm — 4 canais
T141-058-576 — 5000 mm — 4 canais
T141-062-840 — 1000 mm — 1 canal
T141-062-843 — 3000 mm — 1 canal
T141-062-844 — 5000 mm — 1 canal
Comprimentos totais disponíveis sob pedido.

Downloads
Ficha técnica: Cabo de extensão HV 4 e 1 canal com canais termopar isolados em FEP (PDF)

Características / Especificações técnicas

• Finalidade: extensão de sensores de alta tensão de 4 ou 1 canal Tipo K
• Isolamento / revestimento de par / revestimento interno: FEP (cores conforme especificação)
• Revestimento exterior: PUR
• Diâmetro exterior: 4 canais aprox. 6,1 mm; 1 canal aprox. 3,4 mm
• Torção: construção torcida por pares (EMC)
• Classificação de tensão: 1000 V AC (4 canais e 1 canal por canal)
• Tensão de ensaio do cabo: 5000 V AC, 5 min (EN 50264-2-1)
• Ensaio do produto: de acordo com IEC/EN 61010-1 e VDE, ensaio de protecção contra contacto 3000 V AC / 1 min
• Intervalo de temperatura: estático -50°C a +150°C; dinâmico -40°C a +150°C
• Conectores: Lemo Redel, 4 canais: 8 pinos Código B; 2 canais: 2 pinos Código C; IP67 ligado
• Marcação SAB: número de artigo, número de lote, comprimento
