Cabo de dados

DINLemoisolado

Aplicação/Descrição
Cabo de ligação de alta tensão para medição DMS segura em HV (ponte completa/meia ponte), p.ex. para utilização com módulos de medição como o CSM HV STG4 pro BS20.

Informações adicionais
Emissão de certificado de ensaio HV com referência ao número de lote para rastreabilidade completa. Opcional: verificação e reparação de sensores já instalados mediante pedido. Identificação SAB: número do artigo, número do lote.

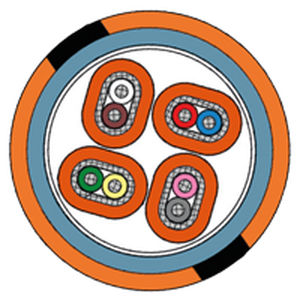

Dados do cabo
Cabo de ligação: cabo sensor DMS HV
Isolamento dos condutores: FEP – conforme DIN 47100 1-8 (Ø condutor 0,55 mm)
Blindagem: trança de fios Cu estanhados incluindo fio de aterramento
Capa de par: FEP – laranja RAL 2004
Capa interior: PUR – azul RAL 5024
Capa exterior: PUR
Cor da capa: laranja com faixas longitudinais pretas
Construção: par trançado (para EMC)
Diâmetro exterior: aprox. 7,4 mm
Resistência dielétrica: 1000 V AC através da capa de par
Faixa de temperatura: estacionário: -50°C / +150°C; móvel: -40°C / +150°C

Terminação
Capa exterior: 122 mm descascada
Capa de par: 22 mm
Extremidade aberta (condutores): 2 mm
Terminação: estanhada
Blindagem: encaminhada e isolada com tubo termorretrátil
Resistência de temperatura por canal: -55°C / +180°C

Conectores
Conectores Lemo / Redel: com manga de alivio de esforço laranja e tampa de proteção preta, 8 pólos, Código E. 1000 V AC de resistência – IP67 em estado acoplado.

Ensaios
Ensaios no cabo: condutor/condutor – 600 V AC – 1 min – conforme IEC 60584-1 através da capa de par em banho de água; 5000 V AC – 5 min – em referência a EN 50264-2-1.
Ensaio do produto: inspeção unitária no conector montado em referência à norma de aparelhos de medição 61010-1 e especificações internas VDE em bancada de ensaio interna (instalação de ensaio aprovada pelo VDE). Verificação da segurança ao toque exterior – 3000 V/1 min AC.

Exemplos de configuração

• Art.º T644-061-009 – comprimento do cabo de ligação: 2000 mm; comprimento da capa exterior: 122 mm; capa de par: 22 mm; comprimento dos condutores: 2 mm; terminação: estanhada.
• Art.º T644-061-014 – comprimento do cabo de ligação: 3000 mm; comprimento da capa exterior: 122 mm; capa de par: 22 mm; comprimento dos condutores: 2 mm; terminação: estanhada.

Ficha técnica
Ficha de produto (PDF) disponível.

Especificações técnicas

• Cabo de ligação: cabo sensor DMS HV
• Isolamento dos condutores: FEP (Ø condutor 0,55 mm)
• Blindagem: trança de Cu estanhada incluindo fio de aterramento
• Capa de par / capa exterior: FEP (laranja) / PUR
• Capa interior: PUR (azul)
• Diâmetro exterior aprox.: 7,4 mm
• Resistência dielétrica: 1000 V AC através da capa de par
• Faixa de temperatura (estacionário): -50°C a +150°C; (flexível): -40°C a +150°C
• Resistência por canal: -55°C a +180°C
• Conector: Lemo/Redel 8 pólos, Código E, IP67 acoplado
• Ensaios: ensaios de isolamento e alta tensão referenciados IEC/EN; bancada de ensaio aprovada pelo VDE
