Cabo de dados

DINLemoIP67

Aplicação/Descrição
Cabo de extensão para sensores HV 2 x PT100/PT1000 para instalações de medição de alta tensão.

Vantagens do produto

• Proteção contra contacto em todos os componentes

Informações adicionais
Emissão de certificado de ensaio HV com referência ao número de lote para rastreabilidade completa. Marcação SAB: número de artigo, número de lote, comprimento.

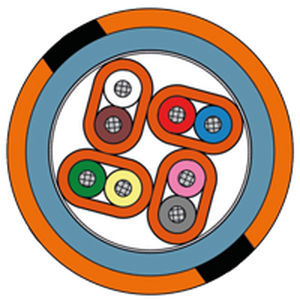

Dados do cabo
Cabo de ligação: cabo de medição HV
Isolamento: FEP – segundo DIN 47100 1-8
Capa de par: FEP – laranja (RAL 2004)
Capa interna: PUR – azul (RAL 5024)
Capa exterior: PUR
Cor da capa: laranja com riscas longitudinais verdes
Torção: otimizada em camadas
Diâmetro exterior: aprox. 7,4 mm
Tensão nominal: 1000 V CA através da capa de par
Intervalo de temperatura: estático: -40°C a +150°C | dinâmico: -40°C a +150°C

Conectores
LeMo / REDEL: plugue e acoplamento, com luva de alívio de esforço laranja e tampa de proteção preta, 8 pinos, Código C. Resistência a 1000 V CA – IP67 quando conectados.

Ensaios
Condutor/Condutor – 2500 V CA – 5 min através da capa de par
5000 V CA – 5 min – conforme EN 50264-2-1
Teste de peça no conector montado de acordo com a norma de instrumentos de medição IEC/EN 61010-1 e especificações VDE em banho de esferas interno (instalação de ensaio aprovada pela VDE)
Verificação da protecção contra contacto externo – 3000 V / 1 min CA

Exemplos de configuração (dados)
Art.-Nr. T641-056-497 — comprimento do cabo de ligação 1000 mm
Art.-Nr. T641-058-117 — comprimento do cabo de ligação 3000 mm
Art.-Nr. T641-058-574 — comprimento do cabo de ligação 5000 mm
Comprimentos totais e por canal personalizáveis.

Características / especificações técnicas

• Cabo de ligação: cabo de medição HV
• Isolamento: FEP (DIN 47100 1-8)
• Capa de par: FEP, laranja (RAL 2004)
• Capa interna: PUR, azul (RAL 5024)
• Capa exterior: PUR
• Cor da capa: laranja com riscas longitudinais verdes
• Torção: otimizada em camadas
• Diâmetro exterior: aprox. 7,4 mm
• Tensão nominal: 1000 V CA através da capa de par
• Intervalo de temperatura: -40°C a +150°C (estático e dinâmico)
• Conector: LeMo/REDEL 8 pinos, Código C, IP67 quando conectados, resistência 1000 V CA
• Ensaios de cabo: condutor/condutor 2500 V CA (5 min) e 5000 V CA (5 min) conforme EN 50264-2-1
• Ensaios de produto: ensaios conforme IEC/EN 61010-1 e VDE; teste de protecção contra contacto externo 3000 V / 1 min CA
