Cabo elétrico DIN

LemoisoladoIP67

Aplicação / Descrição
Medida de temperatura segura em ambientes de alta tensão (HV). Adequado para sistemas de baterias e eletrónica de potência HV que exigem cabeamento de sensor isolado e ensaios HV rastreáveis.

Informações adicionais
Certificado de ensaio HV emitido com número de lote para rastreabilidade completa. Opcional: ensaio e reparação de sensores em serviço mediante pedido. Marcação SAB: número de peça e número de lote.

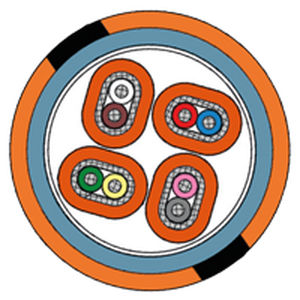

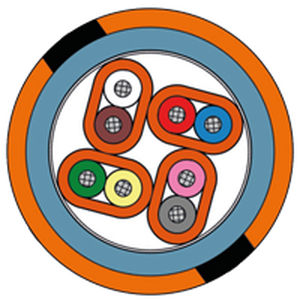

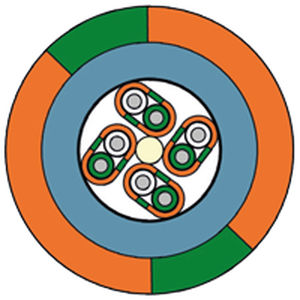

Dados do cabo 1 x 8 condutores
Designação: cabo de medição HV – 1 x 8 condutores. Isolamento: FEP segundo DIN 47100 1-8 (Ø condutor 0,45 mm). Capa exterior: PUR. Torção: otimizada em camadas. Diâmetro exterior: aprox. 4,6 mm. Resistência à tensão: 1000 V AC sobre a capa interior laranja. Faixa de temperatura: estático: -40°C / +150°C; em movimento: -40°C / +150°C.

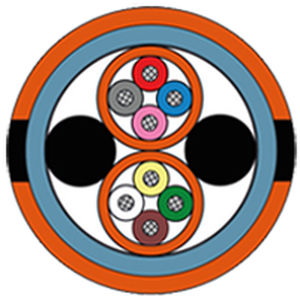

Dados do cabo 2 x 4 condutores
Designação: cabo de medição HV – 2 x 4 condutores. Isolamento: FEP segundo DIN 47100 1-8. Capa exterior: PUR. Torção: otimizada em camadas. Diâmetro exterior: aprox. 7,3 mm. Resistência à tensão: 1000 V AC sobre a capa de feixe laranja. Faixa de temperatura: estático: -40°C / +150°C; em movimento: -40°C / +150°C.

Sensor
Tipo de sensor: 2 x PT100. Classe de precisão: Classe A. Ligação: 4 fios. Ponto de medição: incorporado em pad adesivo de filme PI. Geometrias do sensor (exemplos): 2,3 mm x 2,0 mm x 0,47 mm (adequado para células pouch) ou 3,0 mm x 0,80 mm x 0,60 mm. Faixa de temperatura por canal: -30°C a +180°C.

Conector
Conector Lemo / Redel: com manga de proteção laranja e tampa protetora preta, 8 pinos, Código C. 1000 V AC de resistência – IP67 quando conectado.

Ensaios
Ensaio de cabo: condutor/condutor 2500 V AC – 5 min sobre a capa de feixe laranja; 5000 V AC – 5 min – de acordo com EN 50264-2-1. Ensaio de sensor: inspeção unitária no conector montado segundo a norma de equipamento de medição 61010-1 e especificações VDE em banho de ensaio interno (equipamento de ensaio aprovado pelo VDE). Verificação da proteção contra contacto externo – 3000 V/1 min AC.

Exemplos de configuração
N.º Peça: T641-060-817 | comprimento do cabo: 2000 mm | comprimento canal 1: 70 mm | comprimento canal 2: 70 mm
N.º Peça: T641-060-870 | comprimento do cabo: 5000 mm | comprimento canal 1: 700 mm | comprimento canal 2: 700 mm. Comprimentos totais e por canal configuráveis.

Downloads
Ficha técnica para HV 2 x PT100/PT1000 termômetro de resistência (PDF - folha técnica disponível).

Especificações técnicas

• Produto: HV 2 x PT100/PT1000 termômetro de resistência
• Tipo de sensor: 2 x PT100 (Classe A), 4 fios
• Faixa de temperatura por canal: -30°C a +180°C
• Cabos: condutores isolados em FEP, capa exterior PUR
• Variantes de cabo: 1 x 8 condutores (Ø aprox. 4,6 mm) ou 2 x 4 condutores (Ø aprox. 7,3 mm)
• Resistência à tensão do cabo: até 1000 V AC (sobre a capa interior / feixe laranja)
• Ensaios HV: condutor/condutor 2500 V AC (5 min), 5000 V AC (5 min) segundo EN 50264-2-1
• Conector: Lemo/Redel 8 pinos, Código C, IP67 conectado, 1000 V AC
• Ponto de medição: pad adesivo de filme PI (várias geometrias disponíveis)
• Rastreabilidade: certificado de ensaio HV emitido com número de lote
• Comprimentos configuráveis; exemplos N.º Peça: T641-060-817, T641-060-870
