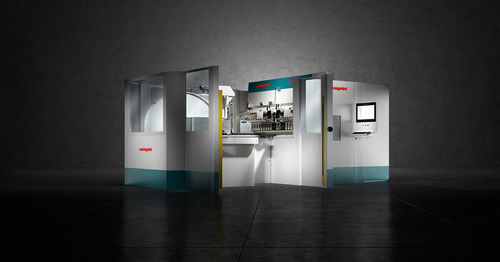

Curvadora para chapas PX

automáticacom assistência digitalde conformação

Descrição geral
A PX é uma dobradeira de painéis compacta e automática concebida para produção flexível de peças unitárias, kits e pequenas séries. Integra ferramentas de dobra universais em ciclo, ciclos automáticos de manuseio, controlo adaptativo e conectividade Industry 4.0 para assegurar repetibilidade em materiais variados e produções mistas.

Principais funcionalidades

• Ferramentas universais de dobra: lâmina superior/inferior, contra-chapa e prensa-chapas adaptam-se automaticamente em ciclo a uma larga gama de espessuras e materiais sem reequipamento manual.
• Ciclos automáticos de dobra e manuseio que permitem elevada produtividade (ciclos avançados chegam a cerca de 17 dobras/min).
• Controlo adaptativo (bending formula, MAC3.0): sensores e algoritmos detetam variações do material (deflexão, temperatura, espessura) e ajustam parâmetros para reduzir sucata e retrabalhos.
• Segurança: certificação CE; carregamento/descarga controlados por barreiras óticas para proteção do operador.
• Integração robótica: interface CI para robô de carregamento/descarga (robô no lado esquerdo) e parede lateral removível para instalação; opção P‑Robot para produção autónoma de kits/lotes/peças únicas.
• Conectividade e software: FACE HMI para operação intuitiva; LINKS, STREAM e OPS para IoT, programação e gestão de produção / integração ERP.

Como funciona (resumo técnico)
Quatro ferramentas universais (lâminas sup/inf, contra-chapas, prensa-chapas) operam em ciclo para processar materiais usináveis (intervalo típico 0,5–2,5 mm) sem paragem para troca de ferramentas. A chapa é referenciada uma vez contra batentes mecânicos controlados; a dobra é efetuada por movimentos interpolados controlados e a fórmula de dobra define força e movimento em tempo real para garantir precisão e repetibilidade.

Aplicações / Exemplos de produção

• Dobra de portas de frigorífico em aço inox e gavetas em chapa de pequena espessura.
• Produção de peças individuais, conjuntos em kit e lotes unitários sem reequipamento manual graças à adaptação automática da prensa-chapas.

Dados técnicos (tabela)
Modelo: PX
Comprimento máximo da chapa na entrada (mm): 2495
Largura máxima da chapa na entrada (mm): 1600
Diagonal máxima que pode ser rotacionada (mm): 2500
Comprimento máximo de dobra (mm): 2180
Altura máxima de dobra (mm): 203
Força máxima de dobra (kN): 330
Força máxima de aperto (kN): 530
Espessura mínima (mm): 0.4
Espessura máxima e ângulo de dobra aço, UTS 410 N/mm2 (mm): 3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
Espessura máxima e ângulo de dobra aço inox, UTS 660 N/mm2 (mm): 2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
Espessura máxima e ângulo de dobra alumínio, UTS 265 N/mm2 (mm): 4.0 (±120°) / 3.5 (±130°)
Potência média absorvida (kW): 5
Nível de ruído (Diretiva máquinas 2006/42/EC) (dB): 70

Características / especificações técnicas

• Modelo: PX
• Ferramentas universais: lâmina sup/inf, contra-chapa, prensa-chapas (adaptação automática em ciclo)
• Entrada: comprimento máx. 2495 mm; largura máx. 1600 mm; diagonal rotativa máx. 2500 mm
• Comprimento máximo de dobra: 2180 mm; altura máxima de dobra: 203 mm
• Força máxima de dobra: 330 kN; força máxima de aperto: 530 kN
• Espessuras processáveis: desde 0,4 mm; limites máximos dependem do material e ângulo (ver tabela)
• Potência média: 5 kW; nível de ruído: 70 dB
• Integração Industry 4.0 via LINKS / STREAM / OPS; interface FACE; capacidades MAC3.0; opção célula com robô (P‑Robot)
