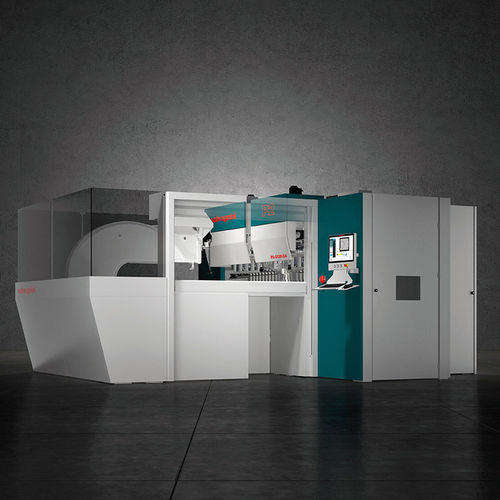

Curvadora hidráulica P2 series

para chapasautomáticacom assistência digital

Descrição geral
A P2 da Salvagnini combina produtividade (ciclos automáticos de dobra e manuseio) e flexibilidade através de ferramentas de dobra universais que se adaptam à geometria do painel durante o ciclo. Projetada para produção em kit, peça única e lotes mistos, integra manuseio automático, adaptação de ferramenta e compensação em tempo real com base em sensores.

Principais vantagens

• Ciclos automáticos de dobra e manuseio para alta produtividade
• Ferramentas universais em ciclo (lâmina superior/inferior, contra-lâmina, prensa-chapas) que se adaptam sem troca manual
• Adequada para produção unitária, em kit e pequenos lotes
• Sistema adaptativo MAC3.0: mede e compensa variações de material e ambiente em tempo real
• Baixo impacto ambiental: Direct Drive e circuito de óleo selado de longa vida
• Conectividade Indústria 4.0 via LINKS, STREAM e OPS
• Opções modulares: P-Tool, CLA tools, CUT, manipulator DPM, integração P-Robot

Como funciona
As quatro ferramentas universais processam uma ampla gama de materiais e espessuras (tip. 0,4–3,2 mm) durante o ciclo sem paragens. A chapa é centrada uma vez contra batentes mecânicos controlados; movimentos interpolados das lâminas realizam os dobras em todas as faces, minimizando o tempo de ciclo e incorporando erros de posicionamento no primeiro dobra.

Sistema adaptativo e inteligência

• MAC3.0: sensores, fórmula de dobra e algoritmos detectam variações do material e ajustam parâmetros automaticamente
• Fórmula de dobra: calcula forças e movimentos com base em deflexão, temperatura e espessura para garantir precisão e repetibilidade
• LINKS / STREAM / OPS: ecossistema de software para conectividade, programação e integração em fábrica

Versatilidade e dispositivos opcionais

• Ferramentas auxiliares para geometria especial e soluções de carregamento/descarga automatizadas (porta PIN2, robô PIN3)
• P-Tool para painéis estreitos, dobras tubulares, de raio e embutidos intrusivos
• Ferramentas CLA: lâminas auxiliares modulares para dobras parciais e dobras curtas
• Opção CUT: P-Tool + lâmina auxiliar para corte sequencial automático de perfis
• Manipulador DPM: ventosas para peças estreitas (largura mínima 105 mm; com P-Tool painéis até 45 mm)
• P-Robot: integração com robô para produção autónoma em kit ou peça única

Aplicações / Exemplos

• Portas e painéis para frigoríficos e eletrodomésticos
• Portas de elevador e portas em aço galvanizado
• Painéis industriais para automóvel, eletrodomésticos, HVAC, sinalização e subcontratação

Especificações técnicas

• Modelo: P2
• Comprimento máximo da chapa na entrada (mm): P2-1620 1995; P2-2120 2495; P2-2226 2815; P2-2520 2795; P2-3020 3175
• Largura máxima da chapa na entrada (mm): P2-1620 1414; P2-2120 1600; P2-2226 1600; P2-2520 1600; P2-3020 1600
• Diagonal máxima rotacionável (mm): P2-1620 2000; P2-2120 2500; P2-2226 2820; P2-2520 3200; P2-3020 3200
• Força máxima de dobra (kN): P2-1620 240; P2-2120 330; P2-2226 590; P2-2520 660; P2-3020 660
• Força máxima de aperto (kN): P2-1620 380; P2-2120 530; P2-2226 635; P2-2520 1060; P2-3020 1060
• Comprimento máximo de dobra (mm): P2-1620 400–1000; P2-2120 1000–1600; P2-2226 2180; P2-2520 2200; P2-3020 2500 / 3048
• Altura máxima de dobra (mm): P2-1620 203; P2-2120 203; P2-2226 260; P2-2520 203; P2-3020 203
• Faixa de espessuras: min. 0,4 mm; máximo depende de material e ângulo (ex.: aço UTS 410 N/mm² até 3,2 mm a ±90°; inox até 2,5 mm a ±90°; alumínio até 4,0 mm) — consulte tabela técnica
• Potência média absorvida (kW): 3,0–5,0 dependendo do modelo
• Nível de ruído (dB): tip. 68–69 dB (Machine Directive 2006/42/EC)
