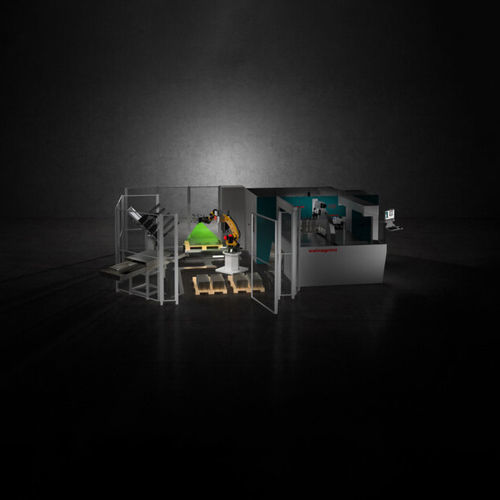

Sistema de visão para inspeção RVS

de detecçãopara controle de qualidadede visão industrial

Descrição
RVS (Robot Vision System) é uma aplicação de visão artificial que automatiza as etapas intermédias de reconhecimento de peças, manuseio e associação de programas para dobradeiras e células robotizadas. Captura imagens da estação de carga e do ambiente, interpreta-as por visão de máquina e partilha dados em tempo real com a dobradeira e o robô para garantir manuseio e posicionamento precisos.

Principais benefícios
RVS reduz a intervenção manual na identificação de peças, encurta os tempos de preparação, diminui a taxa de erros e melhora a eficiência global de produção, permitindo operações de carregamento e dobragem mais rápidas e fiáveis.

Integração e flexibilidade
Projetado para integrar-se com o P-Robot e sistemas de fábrica a montante, o RVS permite o processamento totalmente autónomo de peças e suporta o manuseio de componentes com geometria complexa ou peças que não podem ser centralizadas por dispositivos tradicionais por gravidade.

Principais capacidades do RVS

• reconhecer peças mesmo em pilhas desordenadas
• distinguir chapas individuais para captações precisas
• identificar paletes e pilhas sem referências físicas
• partilhar informação em tempo real com a dobradeira e o robô para que se adaptem automaticamente e garantam manuseio e posicionamento precisos

Modos de produção

• Single mode: o RVS varre a estação de carga, reconhece a geometria da peça, associa automaticamente o programa e executa a produção até à conclusão; ideal para pilhas não ordenadas de peças idênticas para reduzir o tempo de preparação do material
• Joblist mode: o RVS gere uma lista predefinida de peças, reconhecendo-as e capturando-as em sequência com posicionamento simples na estação de carga; ideal para produções programadas para reduzir riscos nas operações preparatórias manuais
• Autorun mode: o RVS varre continuamente a estação de carga, reconhece automaticamente as peças e associa programas a cada uma até ao esgotamento do lote; recomendado quando o P-Robot está integrado com sistemas a montante para máxima flexibilidade

Aplicação VISIO (controlo de qualidade)
VISIO é um módulo opcional que verifica as peças em tempo real e rejeita as não conformes comparando a imagem adquirida com o DXF de referência. Garante qualidade, reduz tempos de paragem das máquinas e gera um relatório final com as verificações efetuadas.

Resumo de benefícios

• Reduz erros de identificação e intervenções manuais
• Acelera o reconhecimento de peças e a associação de programas
• Aumenta a flexibilidade operacional através da integração robótica (P-Robot)
• Permite o manuseio de componentes complexos ou não centráveis
• Fornece comunicação em tempo real com máquina e robô para posicionamento preciso
• Verificação opcional VISIO contra DXF com geração de relatórios

Especificações técnicas

• Nome do produto: RVS (Robot Vision System)
• Categoria: aplicação de visão artificial opcional para dobradeiras e integração com robôs
• Funções principais: aquisição de imagem, reconhecimento de peças, coordenação de manuseio, associação automática de programas, partilha de dados em tempo real com máquina e robô
• Modos de produção: Single mode, Joblist mode, Autorun mode
• Verificação de qualidade: VISIO opcional para comparação DXF e relatório
• Integração: concebido para integração com P-Robot e sistemas a montante para processamento autónomo
• Principais benefícios: aumento da eficiência, redução de desperdícios, maior produtividade, redução de paragens e erros
