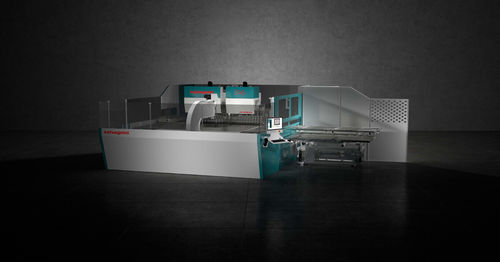

Curvadora pneumática P4 series

elétricapara chapasautomática

Descrição geral
A P4 da Salvagnini é um centro de dobra automático que combina ciclos automáticos de dobra e manuseio com quatro ferramentas universais (lâmina superior, lâmina inferior, contra‑lâmina e prensa‑chapa) que se adaptam em ciclo à geometria da peça. Permite modos de produção flexíveis — desde lote unitário e produção em kit até séries mistas — sem necessidade de reequipamento manual ou paragens de máquina.

Principais características

• Ciclos automáticos de dobra e manuseio para aumentar produtividade e reduzir operações manuais.
• Ferramentas universais processam ampla gama de materiais e espessuras (0,5–3,2 mm) no mesmo ciclo.
• Adaptação de ferramentas em ciclo para transição contínua entre produção unitária, em kit e em série.
• Conceito de acionamento sustentável: Direct Drive com atuadores pneumáticos/eléctricos para eficiência energética e operação segura.
• Sistema adaptativo integrado (sensores, fórmula de dobra, MAC3.0) que compensa em tempo real variações de material e ambiente, reduzindo sucata e retrabalhos.
• Conectividade Indústria 4.0: LINKS, STREAM e OPS para integração e monitorização.
• FACE HMI: interface de operador unificada e intuitiva.
• Automação modular: alimentação manual/automática, várias soluções de descarga, integração P‑Robot.
• Auxiliares opcionais: lâminas CLA, opções CUT/RP, manipulador DPM para peças estreitas, entre outros.

Como funciona
Quatro ferramentas universais (lâmina superior, lâmina inferior, contra‑lâmina, prensa‑chapa) trabalham em ciclo para processar espessuras entre 0,5 e 3,2 mm sem troca de ferramentas. A dobra é executada através de movimentos interpolados e controlados das lâminas. A chapa é referenciada uma única vez contra batentes mecânicos para minimizar o tempo de ciclo; imprecisões dimensionais são absorvidas pela primeira dobra.

Tecnologias adaptativas e software

• MAC3.0: sensores e algoritmos integrados que medem características do material em ciclo e compensam automaticamente variações de espessura, deformação e temperatura.
• Fórmula de dobra: define forças e movimentos em tempo real para precisão e repetibilidade.
• STREAM: suite de programação para reduzir tempos de setup e melhorar a reatividade do processo.
• OPS: software de gestão de produção para otimizar processos e integrar com ERP/MRP.
• LINKS: solução IoT para monitorização e análise de eficiência.

Aplicações

• Peças automotivas e pequenas peças estampadas
• Portas, caixilhos e painéis de fachada/modulares
• Componentes para elevadores, peças para refrigeração e eletrodomésticos
• Produção mista de peças pequenas e grandes em chapa

Opções e dispositivos auxiliares disponíveis

• Lâminas auxiliares CLA: versões modulares positivas/negativas para abas e dobras curtas.
• CUT: ferramenta P + lâmina auxiliar para corte sequencial automático; correia de descarga no suporte de lâmina para remoção manual.
• Opção RP: dispositivo de movimento + ferramenta P + lâmina auxiliar para corte sequencial com correia de descarga.
• Manipulador DPM: dispositivo de ventosa para peças estreitas ou quadros (largura mínima 105 mm); com ferramenta P específica permite painéis até ~45 mm.
• P‑Robot: integração com robô para produção autónoma de kits, lotes e peças unitárias.

Dados técnicos (resumo)
Modelos: P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020. As comprimentos de entrada, diagonais e comprimentos de dobra variam por modelo (ex.: comprimentos máximos de entrada 2495–4000 mm; força máxima de dobra até 660 kN; força de aperto até 1060 kN). Espessura mínima típica 0,5 mm; espessura máxima até 3,2 mm dependendo do material e do ângulo. Consultar ficha técnica para limites por modelo.

Características técnicas

• Modelo: P4
• Fabricante: Salvagnini
• Ferramentas universais: lâmina superior, lâmina inferior, contra‑lâmina, prensa‑chapa
• Intervalo de espessuras: normalmente 0,5–3,2 mm (dependente de material e ângulo)
• Controlo adaptativo: MAC3.0
• Suite de software: STREAM, OPS, LINKS
• HMI: FACE
• Opções de automação: alimentação manual/automática, descarga robotizada, integração P‑Robot
