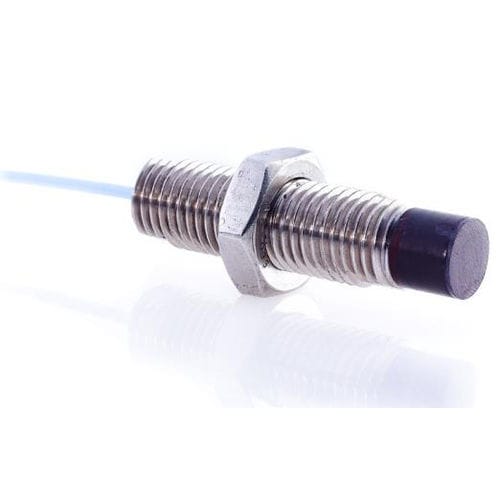

Sensor de proximidade para monitoramento Senturion XPR08

por correntes de FocaultcilíndricoM20

Aplicações  Posição do eixo da máquina  Expansão diferencial da turbina  Ambientes agressivos Caraterísticas  Comprimentos de cabo do sistema selecionáveis por interrutor 5m, 7m e 9m.  Indicação LED do comprimento selecionado.  Tomada de 3,5 mm para monitorização da tensão de abertura.  Cabo com blindagem dupla para uma elevada imunidade ao ruído.  Ligação do cabo com fecho de pressão e à prova de vibração.  Excelente repetibilidade na substituição da sonda, extensão ou condutor.  Em conformidade com a norma API 670. O sistema de sonda de proximidade XPR08 é composto por uma sonda calibrada, um cabo de extensão e um acionador. Utilizando o princípio das correntes de Foucault, esta combinação forma um circuito sintonizado com o material alvo e as variações na distância entre a face da sonda e o alvo são detectadas neste circuito pelo condutor. Isto fornece uma saída de tensão linearizada proporcional à distância do alvo com uma sensibilidade nominal de 1,97 mV/um e um alcance de até 8,0 mm. Este tipo de sistema de medição fornece medições posicionais relativas altamente exactas (resolução típica de alguns micrómetros), para ambientes agressivos até 180 °C. A unidade de controlo oferece comprimentos de sistema selecionáveis de 5 m, 7 m ou 9 m, com um LED verde no painel frontal a indicar a opção selecionada. A tomada de monitorização da tensão de abertura auxilia a colocação em funcionamento do sistema de sonda; um voltímetro pode ser ligado diretamente ao controlador através da tomada de áudio padrão de 3,5 mm para mostrar a tensão de abertura no ponto de instalação e a abertura mecânica da sonda pode então ser ajustada para se adequar à aplicação.
