Condicionador de sinal para transdutor LVDT DC8042

4–20 mA

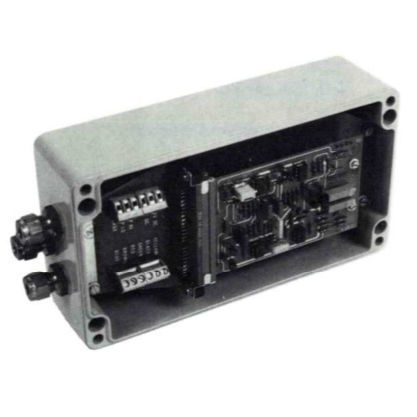

A série DC8042 de controladores L VDT são osciladores/demoduladores para transdutores LVDT. As unidades consistem em placas de circuito impresso padrão da Sensonics alojadas juntamente com uma unidade de fonte de alimentação numa caixa fundida à prova de intempéries. As ligações de entrada e saída aos blocos de terminais internos são efectuadas através de prensa-cabos. O conjunto interno da placa é formado por componentes discretos montados num laminado de fibra de vidro ligado a resina com condutores de circuito impresso de cobre estanhado e contactos de extremidade banhados a ouro. A placa tem potenciómetros multi-voltas em miniatura para a regulação do ganho e do zero. A unidade fornece uma saída sinusoidal a 3KHz para excitação do transdutor, amplificação, desmodulação sensível à fase, um filtro ativo passa-baixo para dar um sinal de saída de tensão CC e tem, além disso, um estágio de saída de corrente.
