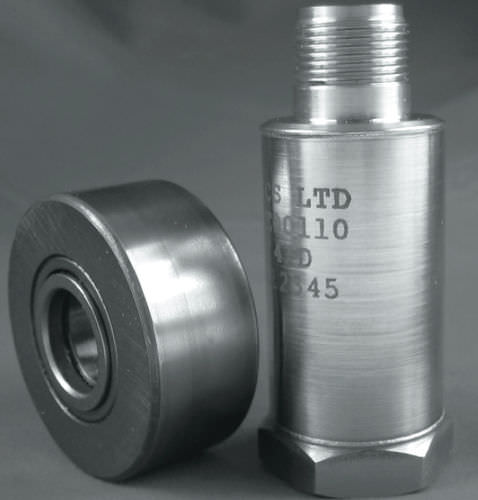

Sensor de velocidade de vibração piezoelétrico PZV Series

para a manutenção preditiva de máquinaspara máquina pesadapara turbina a vapor

O sensor de velocidade PZV consiste num conjunto cerâmico piezoelétrico de modo de cisalhamento de elevado desempenho que incorpora uma função de integração eletrónica para fornecer uma saída de vibração de velocidade. Disponível num invólucro hermeticamente selado de saída superior ou lateral, a gama PZV é adequada para medir a vibração cíclica numa vasta gama de máquinas rotativas críticas, normalmente montadas no invólucro ou caixa da chumaceira para detetar o desgaste da chumaceira e a vibração absoluta. O sensor funciona com base num princípio de circuito de corrente que permite a utilização de cabos de interligação muito longos sem perda de precisão de medição. A sensibilidade padrão do dispositivo é de 4 mV/mm/s com uma gama de medição de vibração superior a 1500 mm/s de pico. O sensor piezo-elétrico de modo de cisalhamento, o amplificador e o integrador estão contidos num invólucro metálico interior, que está isolado eléctrica e termicamente do corpo exterior em aço inoxidável. Esta disposição evita a possibilidade de loops de terra, eliminando as interferências eléctricas, e minimiza os choques térmicos e os efeitos da tensão de base. O invólucro interior está ligado ao 0V do sistema de dois fios e constitui, por conseguinte, um ecrã elétrico eficaz. As ligações externas estão disponíveis através de uma vasta gama de opções de cabos e conectores integrados. Aplicações As turbinas de vapor industriais e as máquinas de grandes dimensões requerem uma monitorização das vibrações cíclicas (por oposição às vibrações de impulso/alta frequência).
