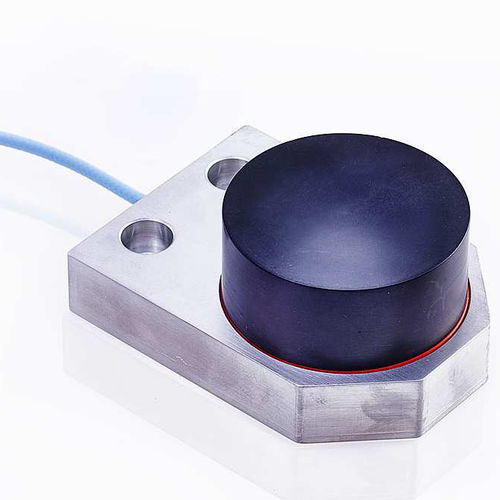

Sensor de proximidade para monitoramento Senturion XPD25

por correntes de FocaultdiscoCC

Aplicações - Expansão do diferencial da turbina - Expansão de rotores grandes - Montagem de baixo perfil - Ambientes agressivos Caraterísticas - Comprimentos de cabo do sistema selecionáveis por interrutor 5m, 7m e 9m. - Indicação LED do comprimento selecionado. - Tomada de 3,5 mm para monitorização da tensão de abertura. - Cabo com blindagem dupla para uma elevada imunidade ao ruído. - Bloqueio de encaixe e ligação do cabo à prova de vibração. - Controlador de baixo perfil para uma fácil integração local na máquina (opção de montagem em calha DIN). - Excelente repetibilidade aquando da substituição da sonda, extensão ou condutor. O sistema de sonda de proximidade XPD25 é composto por uma sonda calibrada, um cabo de extensão e um controlador. Utilizando o princípio das correntes de Foucault, esta combinação forma um circuito sintonizado com o material alvo e as variações na distância entre a face da sonda e o alvo são detectadas neste circuito pelo condutor. Isto fornece uma saída de tensão linearizada proporcional à distância do alvo com uma sensibilidade nominal de 0,63 mV/um e um alcance superior a 25,0 mm. Este tipo de sistema de medição fornece medições posicionais relativas altamente exactas (resolução típica de alguns micrómetros), para ambientes agressivos até 180 °C. A unidade de controlo oferece comprimentos de sistema selecionáveis de 5 m, 7 m ou 9 m, com um LED verde no painel frontal a indicar a opção selecionada. A tomada de monitorização da tensão de abertura auxilia a colocação em funcionamento do sistema de sonda; um voltímetro pode ser ligado diretamente ao controlador através da tomada de áudio padrão de 3,5 mm para mostrar a tensão de abertura no ponto de instalação e a abertura mecânica da sonda pode então ser ajustada para se adequar à aplicação.
