Sensor de posição angular R40A

sem contatoRVDT4-20mA

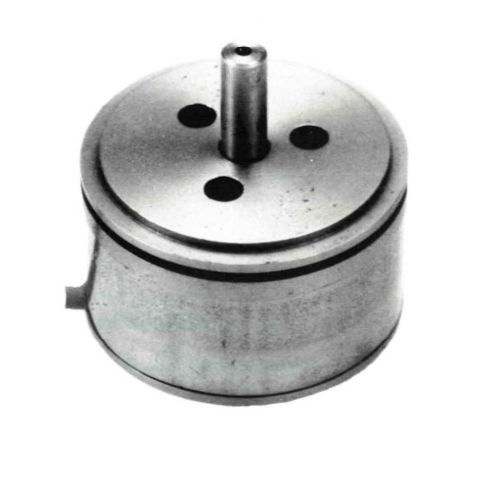

O transdutor de posição angular da Série R40A da Sensonics utiliza o princípio do Transformador Diferencial Variável Rotativo (RVDT) para converter a rotação de um veio num sinal de saída elétrico proporcional. O enrolamento primário do R VDT é alimentado com corrente alternada de uma fonte externa e induz nos enrolamentos secundários um sinal de corrente alternada, cuja magnitude e fase são determinadas pela posição angular de um rotor de forma especial ligado ao veio em funcionamento. É necessário um condicionamento separado do sinal externo para produzir um sinal DC proporcional à posição do veio. O R40A está alojado numa caixa de aço inoxidável com o formato de um sincronizador de tamanho 18. O veio de funcionamento com 6,35 mm de diâmetro x 15,4 mm de comprimento é suportado internamente por um par de esferas de precisão em miniatura que permitem uma rotação contínua e um atrito mínimo. A face traseira da unidade suporta a saída do cabo e a armadura flexível opcional em aço inoxidável com o comprimento especificado. Embora o transdutor seja capaz de rotação contínua, um gráfico da rotação angular contra a magnitude e a fase do sinal de saída ao longo de 3600 resultaria numa onda sinusoidal completa (e, portanto, duas posições, separadas por 1800 de rotação, em que o sinal de saída é zero). Para evitar ambiguidades, escolhe-se apenas uma das posições nulas durante o ensaio final e efectua-se uma calibração na gama mais linear de cada lado dessa posição nula. Tanto o eixo como a caixa são marcados para mostrar o alinhamento no ponto nulo selecionado. São fornecidos certificados de calibração individuais.
