Encoder rotativo incremental EI40A
magnéticocom saída digital5 Vcc

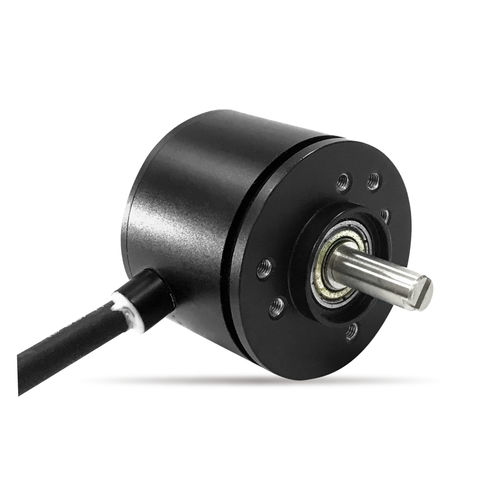

Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / com saída digital / 5 Vcc
Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / com saída digital / 5 Vcc
Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / com saída digital / 5 Vcc - imagem - 2
Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / com saída digital / 5 Vcc - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
incremental
Tecnologia
magnético
Sinal de saída
com saída digital
Tensão de alimentação
5 Vcc
Material
em alumínio, em aço inoxidável
Grau de proteção
IP67
Aplicações
industrial, para motor
Outras características
de alta resolução
Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 85 °C
(185 °F)

Descrição

Produto
Encoder incremental magnético para deteção de velocidade e feedback de posição. Projetado para ambientes IP67 e longa vida útil. Adequado para montagem Screw & Servo em sistemas industriais de controlo de movimento.

Característcas
  • Encoder incremental magnético para deteção de velocidade e posição
  • PPR configurável até 4096 (configurável, max 16384)
  • Alto grau de proteção (IP67)
  • Um par de rolamentos de esferas de precisão
  • Opções de montagem Screw & Servo


Dimensões
Desenho de dimensões disponível (nome do ficheiro: 尺寸图_SENTOP_EI40A.jpg).

Especificações mecânicas gerais
Grau de proteção: IP67
Binário de funcionamento: ≤1 mN·m
Velocidade máxima: 6000 rpm
Vida útil prevista: 100.000.000 ciclos
Massa: aprox. 140 g
Material da caixa: liga de alumínio anodizado
Material do eixo: aço inoxidável

Especificações ambientais
Intervalo de temperatura de operação: -40℃ ～ +85℃
Intervalo de temperatura de armazenamento: -40℃ ～ +85℃

Especificações elétricas gerais
Modelo padrão: EI40A-S1-W4096-P
Tensão aplicada: 5V - 30V
Nível alto de saída: >2.9V
Nível baixo de saída: <0.4V
Forma de saída: saída push-pull (opção diferencial disponível)
Número de pulsos de saída: 4096 ppr (configurável, max 16384)
Atraso de propagação de saída: <10 μs
Consumo de corrente (sem carga): <30 mA
Resistência de isolamento: >1000 MΩ (500 V D.C.)
Resistência dielétrica: 1 min (500 V A.C.)

Especificações especiais disponíveis
Eixo especial: comprimento, diâmetro ou usinagem especial no eixo (ranhurado, aplainado, perfurado, etc.).
Saída especial: versões com sinal diferencial disponíveis.

Características / especificações técnicas
  • Modelo: EI40A (ex.: EI40A-S1-W4096-P)
  • Tipo: Encoder incremental magnético
  • Proteção: IP67
  • Velocidade máx.: 6000 rpm
  • Binário operacional: ≤1 mN·m
  • Pulsos: até 4096 ppr (configurável, max 16384)
  • Tensão: 5V - 30V
  • Saída: Push-pull (padrão), opção diferencial
  • Consumo (sem carga): <30 mA
  • Temperatura de operação: -40℃ a +85℃
  • Carcaça: liga de alumínio anodizado; eixo: aço inoxidável
  • Massa: aprox. 140 g
