Encoder rotativo absoluto EAMD58A
magnético14 bits12 bits

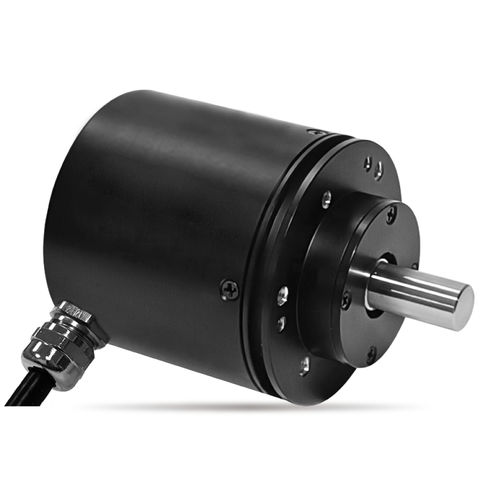

Encoder rotativo absoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 14 bits / 12 bits
Encoder rotativo absoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 14 bits / 12 bits
Encoder rotativo absoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 14 bits / 12 bits - imagem - 2
Encoder rotativo absoluto - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 14 bits / 12 bits - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
14 bits, 12 bits
Características mecânicas
multivolta
Sinal de saída
SSI
Grau de proteção
IP67, com blindagem magnética
Aplicações
industrial
Outras características
para serviço pesado
Resolução de encoders incrementais (pulsos/revolução)

MÁX: 16.384 unit

MÍN: 4.096 unit

Diâmetro do eixo

6 mm, 8 mm, 10 mm, 12 mm
(0,24 in, 0,31 in, 0,39 in, 0,47 in)

Temperatura de processo

MÁX: 85 °C
(185 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Produto
EAMD58A — Encoder magnético absoluto multiturnos

Principais características
  • Encoder magnético absoluto multiturnos
  • Número máximo de voltas: 16384 (14 bit)
  • Grau de proteção: IP67 (carcaça)
  • Um par de rolamentos de esferas de precisão
  • Projetado para aplicações heavy-duty
  • Proteção contra interferências magnéticas
  • Montagem por parafuso e para servo


Especificações mecânicas gerais
  • Grau de proteção: IP67
  • Torque de arranque: <50 mN·m
  • Vida útil: >100.000.000 de rotações
  • Massa: aprox. 360 g
  • Material da carcaça: liga de alumínio
  • Material do eixo: aço inoxidável
  • Carga no eixo: radial 80 N, axial 40 N
  • Diâmetros de eixo: φ6 / φ8 / φ10 / φ12


Especificações ambientais
  • Faixa de temperatura de operação: -25℃ ～ +85℃
  • Faixa de temperatura de armazenamento: -25℃ ～ +85℃
  • Vibração: 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
  • Choque: 100 m/s², 6 ms (EN 60068-2-27)
  • Resistência ESD: descarga por contacto ±8 kV, descarga aérea ±15 kV (EN61000-4-2:2009)
  • Resistência EMS: 100 V/m (80 MHz ~ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)


Especificações elétricas gerais
  • Modelo padrão: EAMD58A-S1-W1212BA
  • Tensão de alimentação: 9 V - 30 V
  • Consumo de corrente (sem carga): Single-turn ≤70 mA, Multi-turn ≤130 mA
  • Resolução single-turn: 4096 (12 bit); até 16384 (14 bit)
  • Resolução multi-turn: 4096 (12 bit)
  • Interface: SSI diferencial
  • Regra de código: Binário / Gray
  • Nível de sinal: TTL
  • Tempo de atualização: 10 μs
  • Resistência de isolamento: >1000 MΩ (500 V D.C.)
  • Rigidez dielétrica: 1 min (500 V A.C.)


Especificações especiais disponíveis
  • Eixo especial: comprimento de eixo personalizado, diâmetro especial, usinagens específicas (ranhura, aplainamento) ou furo cego


Características / especificações técnicas
  • Modelo: EAMD58A
  • Tipo: Encoder absoluto multiturnos magnético
  • Max voltas: 16384 (14 bit)
  • Proteção: IP67
  • Temperatura de operação: -25℃ a +85℃
  • Alimentação: 9 V - 30 V
  • Interface: SSI diferencial, nível TTL
  • Massa: ~360 g
  • Opções de eixo: φ6 / φ8 / φ10 / φ12; aço inoxidável; radial 80 N / axial 40 N
