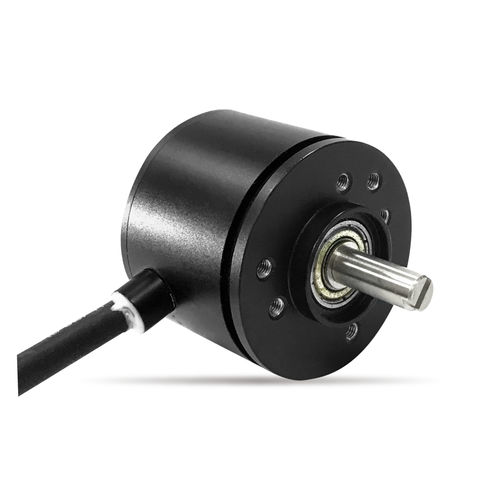

Encoder rotativo absoluto EBS40A-S1

magnético14 bits12 bits

Visão geral do produto
O EBS40A-S1 é um encoder absoluto magnético single-turn projetado para medição angular industrial que exige alto grau de proteção e longa vida útil.

Principais características

• Encoder absoluto magnético single-turn
• Alto grau de proteção (IP67)
• Um par de rolamentos de esferas de precisão
• Saídas digitais: RS485 (Modbus RTU) ou CAN (CANopen)
• Resolução: padrão 12 bits (4096); até 14 bits (16384)

Dimensões
Desenhos de dimensões disponíveis para referência de instalação (ver imagens do produto).

Especificações mecânicas gerais
Grau de proteção: IP67
Torque de partida: <1 mN·m
Vida útil: >100.000.000
Massa: aprox. 120 g
Material da carcaça: liga de alumínio anodizada
Material do eixo: aço inoxidável

Especificações ambientais
Faixa de temperatura de operação: -40℃ a +85℃
Faixa de temperatura de armazenamento: -40℃ a +85℃
Vibração: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
Choque: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: Descarga por contato ±8 kV, por ar ±15 kV (EN61000-4-2:2009)
Imunidade EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3)

Especificações elétricas gerais (RS485)
Modelo padrão: EBS40A-S1-W12485
Tensão aplicada: 9 V–30 V
Consumo (sem carga): ≤ 70 mA
Resolução single-turn: 4096 (12 bit); Máx. 16384 (14 bit)
Protocolo: Modbus RTU (slave)
Taxa de transmissão: 1200–115200 bps (padrão 9600 bps)
Endereço: 1–200 (configurável, padrão 1)
Resistência de isolamento: >1000 MΩ (500 V DC)
Rigidez dielétrica: 1 min (500 V AC)

Especificações elétricas gerais (CAN)
Modelo padrão: EBS40A-S1-W12CAN
Tensão aplicada: 10 V–30 V
Consumo de corrente: < 80 mA
Resolução single-turn: 4096 (12 bit); Máx. 16384 (14 bit)
Tolerância de linearidade independente: ±0,3 %
Repetibilidade: ±1 LSB (dependente da precisão de instalação)
Protocolo: CANopen
Resistência de isolamento: >1000 MΩ (500 V DC)
Rigidez dielétrica: 1 min (500 V AC)

Especificações especiais disponíveis
Eixo especial: comprimento/diâmetro de eixo personalizado ou usinagem especial no eixo (entalhado, aplainado, perfurado, etc.)
Protocolo personalizado: possibilidade de protocolo personalizado mediante pedido

Especificações técnicas

• Modelo: EBS40A-S1
• Saídas: RS485 (Modbus RTU) ou CAN (CANopen)
• Resolução single-turn: 12–14 bits (4096–16384)
• Tensão de operação: RS485 9–30 V; CAN 10–30 V
• Consumo: RS485 ≤70 mA; CAN <80 mA
• Proteção: IP67
• Carcaça: liga de alumínio anodizada; eixo: aço inoxidável
• Temperatura de operação: -40℃ a +85℃
• Vida útil: >100.000.000 revoluções
