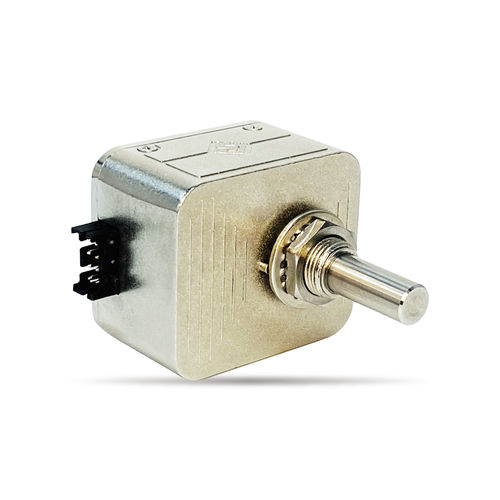

Encoder rotativo absoluto EBM30A

magnético12 bits14 bits

Visão geral do produto
O EBM30A é um encoder magnético absoluto multivoltas concebido para feedback de ângulo/posição em aplicações industriais. Disponível com saídas RS485 (Modbus RTU slave) ou CAN (CANopen). Multivoltas padrão 30 voltas; opção 60 voltas ou configurações superiores conforme a interface.

Principais características

• Encoder magnético absoluto multivoltas
• Multivoltas: 30 voltas padrão, 60 voltas opcionais (CAN suporta opções estendidas/14 bit)
• Resolução single‑turn: 4096 (12 bit) padrão; até 16384 (14 bit) em versões selecionáveis
• Saídas: RS485 (Modbus RTU), CAN (CANopen)
• Definição do zero em qualquer posição do eixo

Especificações mecânicas
Ângulo mecânico: 360° (rotação contínua)
Grau de proteção: IP40 padrão; IP67 opcional
Torque de operação: Padrão <5 mN·m; opcional 5–10 mN·m
Vida útil: >50.000.000 ciclos
Massa: aprox. 65 g
Carcaça: liga de zinco
Eixo: aço inoxidável
Conexão: conector de 8 pinos (2 mm, 2x4P)

Especificações ambientais
Temperatura de operação: -30°C a +85°C
Temperatura de armazenamento: -30°C a +85°C
ESD: descarga por contato ±8 kV; descarga aérea ±15 kV (EN61000‑4‑2)
EMS: 10 V/m (80 MHz–1 GHz, EN61000‑4‑3)

Especificações elétricas gerais (RS485)
Modelo padrão: EBM30A‑E3‑W1230T485
Tensão de entrada: 3,3–5 V DC padrão; 12–30 V DC opcional
Consumo (sem carga): <80 mA
Resolução single‑turn: 4096 (12 bit)
Multivoltas: 30 voltas padrão; 60 voltas opcional
Tolerância de linearidade independente: ±0,3 %
Repetibilidade: ±1 LSB (dependente da instalação)
Protocolo: Modbus RTU slave
Bits multivoltas: 8 bit
Bits ângulo single‑turn: 12 bit
Baud rate: padrão 9600, N,8,1 (configurável)
Endereço: padrão 1 (ajustável)
Atualização: 1 ms
Resistência de isolamento: >1000 MΩ (500 V DC)
Resistência dielétrica: 1 min (500 V AC)

Especificações elétricas gerais (CAN)
Modelo padrão: EBM30A‑E3‑W1230TCAN
Tensão de entrada: 3,3–5 V DC padrão; 12–30 V DC opcional
Consumo (sem carga): <80 mA
Resolução single‑turn: 4096 (12 bit) padrão; opção até 16384 (14 bit)
Multivoltas: 30 voltas padrão; 60 voltas opcional; CAN suporta opções de maior profundidade
Tolerância de linearidade: ±0,3 %
Repetibilidade: ±1 LSB (dependente da instalação)
Comunicação: CANopen
Tempos de comunicação: conforme modelo (intervalos mínimos indicados nos dados técnicos)
Resistência de isolamento: >1000 MΩ (500 V DC)
Resistência dielétrica: 1 min (500 V AC)

Especificações especiais disponíveis

• Conectores ou cabos especiais a pedido do cliente
• Eixo especial: comprimentos, diâmetros ou usinagens específicas (entalhes, planos, furos)
• Outras saídas: modelos relacionados oferecem 0–5 V / 0–10 V / 4–20 mA ou SSI absoluto (ver R30M / EAM30A)

Resumo técnico

• Modelo: EBM30A
• Tipo: Encoder absoluto multivoltas magnético
• Interfaces: RS485 (Modbus RTU slave), CAN (CANopen)
• Resolução single‑turn: 4096 (12 bit) padrão; até 16384 (14 bit) opcional
• Multivoltas: 30 voltas padrão; 60 voltas opcional (opções estendidas em CAN)
• Grau de proteção: IP40 / IP67
• Temperatura de operação: -30°C a +85°C
• Alimentação: 3,3–5 V DC padrão; 12–30 V DC opcional
• Consumo: <80 mA (sem carga)
• Peso: ~65 g
• Carcaça: liga de zinco; eixo: aço inoxidável
