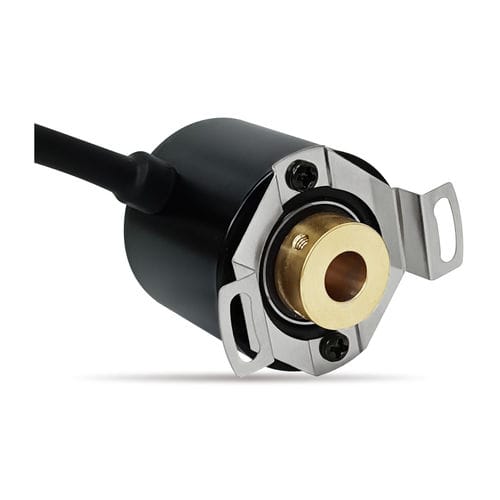

Encoder rotativo incremental EI36B-F1

magnéticoflangeadoIP67

Produto
EI36B-F1 é um codificador incremental (magnético) para medição de velocidade de rotação e posição, configurável em PPR até 4096 (máx. 16384). Projetado com grau de proteção IP67, inclui rolamentos de esferas de precisão e montagem em flange flexível para integração industrial.

Principais características

• Codificador incremental magnético adequado como sensor de velocidade
• PPR configurável até 4096 (padrão 4096, máx. 16384)
• Grau de proteção: IP67
• Um par de rolamentos de esferas de precisão
• Montagem com flange flexível

Especificações mecânicas gerais

• Grau de proteção: IP67
• Torque de operação: ≤1 mN·m
• Velocidade máxima: 6000 rpm
• Vida útil: 100.000.000 operações
• Massa: aprox. 115 g
• Material da carcaça: liga de alumínio
• Material do eixo: latão

Especificações ambientais

• Temperatura de operação: -40°C a +85°C
• Temperatura de armazenamento: -40°C a +85°C

Especificações elétricas gerais

• Modelo padrão exemplo: EI36B-F1-W4096-P
• Tensão de alimentação: 5–30 V
• Forma de saída: push-pull (opções: diferencial, coletor aberto)
• Nível alto de saída: 2,9–5 V
• Nível baixo de saída: ≤0,4 V
• Número de pulsos de saída: 4096 ppr (máx. 16384)
• Atraso de propagação: ≤10 µs
• Consumo de corrente: ≤30 mA
• Resistência de isolamento: ≥1000 MΩ (500 V D.C.)
• Rigidez dielétrica: 1 min (500 V A.C.)

Especificações especiais disponíveis

• Eixos personalizados: comprimento, diâmetro ou usinagem especial (entalhado, aplainado, perfurado)
• Saídas especiais: sinal diferencial, coletor aberto
• Outras opções de saída: sinais analógicos, interfaces de barramento

Resumo técnico

• Modelo: EI36B-F1
• Tipo: Codificador incremental magnético
• PPR: até 4096 (padrão 4096)
• Proteção: IP67
• Alimentação: 5–30 V
• Saída: push-pull (opções disponíveis)
• Temperatura de operação: -40°C a +85°C
• Velocidade máxima: 6000 rpm
• Materiais: carcaça em liga de alumínio, eixo em latão
