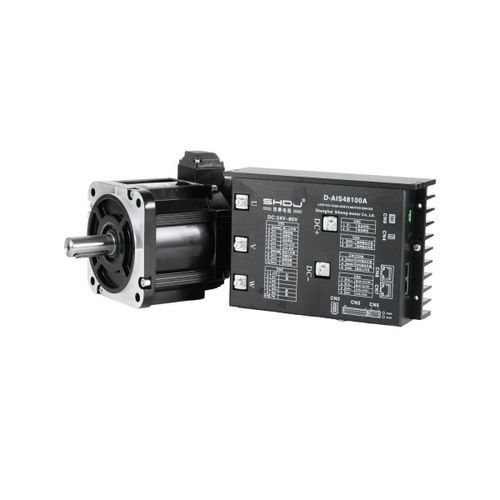

Servomotor CC M180AIS series

72 VIP654 polos

Parâmetros técnicos Especificações técnicas Modelo: M180AIS219 – 72 – C35015 – B1 – 5 Tensão (VAC): 72 Corrente (A): 90 Torque (Nm): 35 Comprimento do motor (mm): 219.5 Modelo: M180AIS254 – 72 – C96015 – B1 – 5 Tensão (VAC): 72 Corrente (A): 125 Torque (Nm): 48 Comprimento do motor (mm): 254 Tensão nominal (V): 72 Potência nominal (W): 5500 / 7500 Corrente nominal (A): 90 / 125 Torque nominal (Nm): 35 / 48 Torque de pico (Nm): 70 / 96 Velocidade nominal (rpm): 1500 ± 10% Velocidade máxima (rpm): 1800 ± 10% / 1900 ± 10% Comprimento (L mm): 219.5 / 254 Comprimento (L mm) + Eixo (mm): 284.5 / 319 Resistência de linha (Ω): 11.3 ± 10% / 14 ± 10% Indutância de linha (mH): 0.3 ± 20% / 0.21 ± 20% Momento de inércia (kg·m²×10⁻⁴): 74 ± 10% / 89 ± 10% Constante de torque (Nm/A): 0.425 ± 10% / 0.418 ± 10% Constante de tempo elétrico (ms): 26.5 / 15 Método de fiação: Y Número de fases: 3 Número de pares de polos do rotor (P): 5 Classe de isolamento do motor: Classe F Classe de proteção: IP65 (exceto eixo)
