Módulo de visualização TFT LCD YX28076A

IPSem coresde alta resolução

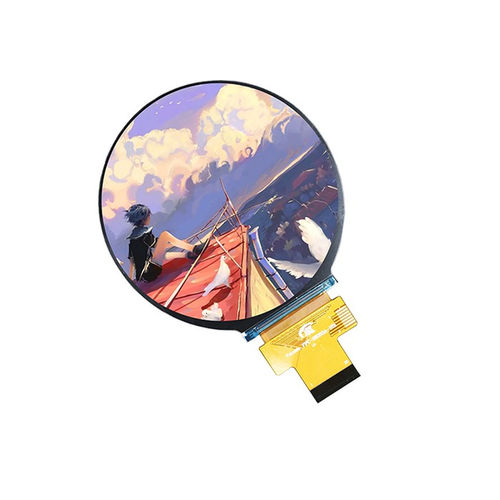

Visão geral do produto
O YX28076A é um módulo de display TFT-LCD redondo de 2,76 polegadas com alta resolução, 480×480 RGB e interface 3SPI + RGB de 18 bits. É controlado pelo driver ST7701S e utiliza tecnologia IPS (All O'Clock) para amplos ângulos de visão e reprodução de cores consistente. O módulo é indicado para produtos de automação residencial, sistemas de controle industrial, equipamentos médicos, dispositivos vestíveis e aplicações HMI embarcadas.

Principais características
Resolução 480×480 RGB; TFT-LCD circular transmissivo de 2,76"; driver ST7701S; interface 3SPI + RGB de 18 bits; IPS (All O'Clock); retroiluminação 4 × LED brancas; compatível com MCUs comuns, processadores ARM e plataformas embarcadas.

Especificações básicas (tabela)
Item | Especificação
Tamanho do display | 2.76 polegadas
Tipo de LCD | TFT-LCD, transmissivo
Resolução | 480 (RGB) × 480
Área ativa | 70.128 × 70.128 mm
Dimensões gerais | 73.03 × 76.48 × 2.26 mm
Passo de pixel | 0.1461 × 0.1461 mm
Direção de visualização | All O'Clock
Driver IC | ST7701S
Interface | 3SPI + RGB de 18 bits
Retroiluminação | White LED × 4
Tensão analógica (VCI) | 3.2 V typ.
Tensão lógica (IOVCC) | 1.8 V typ.

Desenho mecânico
Desenho mecânico e contorno do módulo são fornecidos como referência para integração e montagem (dimensões gerais: 73.03 × 76.48 × 2.26 mm; área ativa: 70.128 × 70.128 mm).

Características ópticas (tabela)
Parâmetro | Típico
Resolução | 480 × 480
Relação de contraste | 1200 : 1
Gama de cores | 60%
Brilho | 500 cd/m²
Uniformidade de luminância | 80%
Ângulo de visualização (CR ≥ 10) | 80° / 80° / 80° / 80°
Tempo de resposta | 30 ms

Condições de operação (tabela)
Item | Faixa
Temperatura de operação | -20°C ~ +70°C
Temperatura de armazenamento | -30°C ~ +80°C
Umidade | ≤90% RH (60°C)

Aplicações
Painéis de controle inteligentes, dispositivos de saúde, terminais AI, produtos IoT, wearables, equipamentos embarcados industriais e outras aplicações HMI.

Especificações técnicas

• Modelo: YX28076A
• Tamanho do display: 2.76 polegadas redondo
• Resolução: 480 × 480 (RGB)
• Tipo de LCD: TFT-LCD, transmissivo
• Visualização: IPS, All O'Clock
• Driver IC: ST7701S
• Interface: 3SPI + RGB de 18 bits
• Retroiluminação: 4 × LED brancas
• Área ativa: 70.128 × 70.128 mm
• Dimensões gerais: 73.03 × 76.48 × 2.26 mm
• VCI analógico: 3.2 V (typ.)
• IOVCC lógico: 1.8 V (typ.)
• Brilho: 500 cd/m² (typ.)
• Relação de contraste: 1200:1 (typ.)
• Temperatura de operação: -20°C a +70°C
