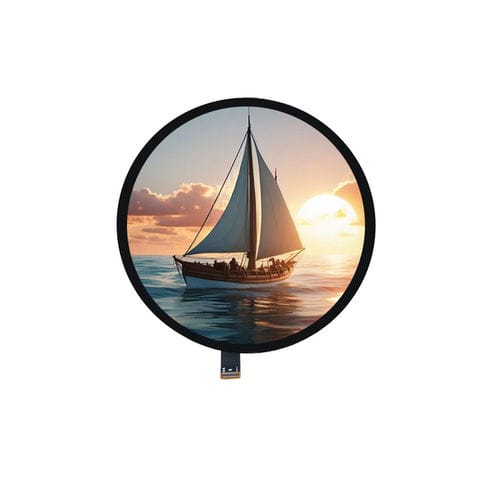

Módulo de visualização TFT LCD YX50049A

IPSem cores1080 x 1080

Visão geral do produto
O YX50049A é um módulo LCD TFT LTPS circular de 5,0 polegadas com resolução RGB 1080×1080 e interface MIPI DSI. Apresenta desempenho de visualização IPS e contorno ultrafino, adequado para HMI embarcadas, painéis de controle industriais, displays médicos, terminais de IA e dispositivos IoT premium que requerem área ativa circular.

Principais características

• Tamanho do display: 5,0 polegadas
• Resolução: 1080 (RGB) × 1080
• Tipo de painel: LTPS TFT, transmissivo (modo normalmente preto)
• Interface: MIPI DSI
• Driver IC: HX8399-C
• Visualização: IPS (All O'Clock)
• Área ativa: Ø127.008 mm
• Dimensões externas: 136.53 × 132.21 × 1.98 mm
• Cores: 16,7M, gamut típ. 70%

Especificações básicas
Tamanho do display: 5,0 polegadas
Tipo LCD: LTPS TFT, transmissivo (modo normalmente preto)
Resolução: 1080 (RGB) × 1080
Área ativa: Ø127.008 mm
Dimensões externas: 136.531 × 132.208 × 1.98 mm
Pitch de pixel: 0,1176 × 0,1176 mm
Direção de visualização: All O'Clock (IPS)
Driver IC: HX8399-C
Interface: MIPI DSI
Cores exibidas: 16,7 milhões
Gama de cores: 70% típ.
Espessura do vidro: 0,2 mm (simples)

Características ópticas

• Resolução: 1080 × 1080
• Relação de contraste: 1300:1 (típ.)
• Gama de cores: 70% NTSC (típ.)
• Brilho: 400 cd/m² (típ.)
• Uniformidade de luminância: 70% (típ.)
• Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo de resposta: 40 ms

Condições de operação

• Temperatura de operação: -20°C a +60°C
• Temperatura de armazenamento: -30°C a +75°C
• Umidade: ≤90% RH (sem condensação)

Mecânica / Outros

• Dimensões externas: 136.53 × 132.21 × 1.98 mm
• Diâmetro da área ativa circular: 127.01 mm
• Espessura do vidro: 0,2 mm (simples)

Especificações técnicas

• Modelo: YX50049A
• Tecnologia do painel: LTPS TFT, IPS
• Modo de exibição: Transmissivo, normalmente preto
• Pitch de pixel: 0,1176 × 0,1176 mm
• Cores: 16,7M
• Brilho: 400 cd/m² (típ.)
• Relação de contraste: 1300:1 (típ.)
• Tempo de resposta: 40 ms
• Temp. operação: -20°C a +60°C
• Temp. armazenamento: -30°C a +75°C
• Umidade: ≤90% RH (sem condensação)
