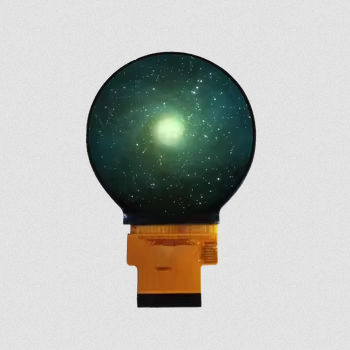

Módulo de visualização TFT LCD YX21002A

IPSem coresde alta resolução

Visão geral O YX21002A é um módulo de ecrã LCD TFT redondo de alta resolução com 2,1 polegadas, que apresenta uma resolução RGB de 480×480 e uma interface MIPI DSI. Foi concebido para dispositivos vestíveis, produtos para a casa inteligente, equipamento médico e sistemas incorporados avançados. Equipado com o circuito integrado de controlo ST7701S e construído com tecnologia IPS TFT, o módulo oferece um ângulo de visão «All-O'Clock», cores vivas, excelente nitidez de imagem e desempenho visual consistente em todas as direções. A interface MIPI de alta velocidade permite uma transmissão rápida de dados, adequada para Linux, Android e outras plataformas incorporadas de alto desempenho. Características principais

• Módulo LCD TFT circular de 2,1", alta resolução 480×480 RGB
• Interface: MIPI DSI para transferência de dados a alta velocidade
• Circuito integrado controlador: ST7701S
• Tecnologia IPS que proporciona um ângulo de visão «All-O'Clock»
• Retroiluminação por LED branco (4 LEDs)
• Contorno compacto e perfil fino, adequado para dispositivos vestíveis e incorporados

Especificações básicas Tamanho do ecrã: 2,1 polegadas Tipo de LCD: TFT-LCD, transmissivo Resolução: 480 (RGB) × 480 Área ativa: 53,28 × 53,28 mm Dimensões do contorno: 56,18 × 59,71 × 2,30 mm Distância entre píxeis: 0,111 × 0,111 mm Direção de visualização: All-O'Clock (IPS) Circuito integrado de controlo: ST7701S Interface: MIPI DSI Retroiluminação: LED branco × 4 Tensão analógica (VCI): 2,8 V (típica) Tensão lógica (IOVCC): 1,8 V (típica) Características óticas Resolução: 480 × 480 Relação de contraste (típica): 600 : 1 Gama de cores (típica): 60% Brilho (típico): 300 cd/m² Uniformidade de luminância (típica): 80% Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80° (típico) Tempo de resposta (típico): 25 ms Condições de funcionamento Temperatura de funcionamento: -20 °C ~ +70 °C Temperatura de armazenamento: -30 °C ~ +80 °C Humidade: ≤90% HR (60 °C) Características mecânicas Dimensões compactas: 56,18 × 59,71 × 2,30 mm; Área de visualização ativa: 53,28 × 53,28 mm. Desenho mecânico disponível na documentação do produto (imagem mecânica fornecida na página do produto). Aplicações Adequado para relógios inteligentes, dispositivos eletrónicos vestíveis, dispositivos domésticos inteligentes, terminais médicos, IHMs industriais, dispositivos de IA e aplicações de IoT. Características / especificações técnicas

• Modelo: YX21002A
• Tamanho do ecrã: 2,1 polegadas
• Resolução: 480 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmissivo
• Direção de visualização: IPS (All O'Clock)
• Circuito integrado de controlo: ST7701S
• Interface: MIPI DSI
• Área ativa: 53,28 × 53,28 mm
• Dimensões externas: 56,18 × 59,71 × 2,30 mm
• Espaçamento entre píxeis: 0,111 × 0,111 mm
• Retroiluminação: LED branco × 4
• Tensão analógica (VCI): 2,8 V (típico).
• Tensão lógica (IOVCC): 1,8 V (típico).
• Relação de contraste: 600 : 1 (típico).
• Gama de cores: 60 % (típica)
• Brilho: 300 cd/m² (típico)
• Uniformidade de luminância: 80 % (típica)
• Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo de resposta: 25 ms (típico)
• Temperatura de funcionamento: -20 °C ~ +70 °C
• Temperatura de armazenamento: -30 °C ~ +80 °C
• Humidade: ≤90 % HR (60 °C)
