Módulo de visualização TFT LCD YX28053A

IPSem coresde alta resolução

Visão geral do produto

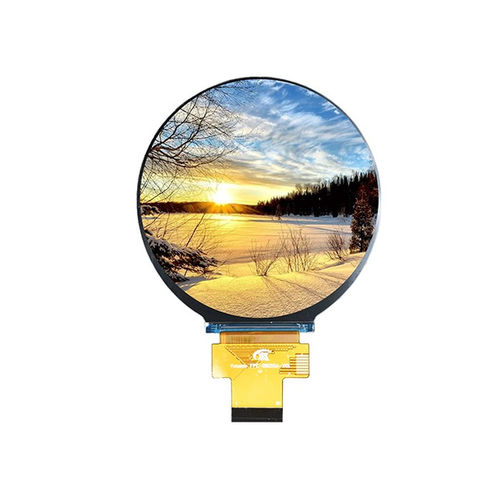

O Yousee YX28053A é um módulo de ecrã TFT LCD redondo de 2,76 polegadas com alta resolução 480×480 RGB e interface MIPI DSI. Com o driver ST7701S e tecnologia IPS, fornece ângulo de visão All O'Clock com cores fiéis e uniformidade de imagem em todas as direções. A interface MIPI DSI de alta velocidade permite transferência rápida de dados e desempenho gráfico fluido, adequado para wearables, produtos de casa inteligente, painéis de controlo industriais, terminais médicos e sistemas embebidos em Linux, Android e outras plataformas.

Especificações básicas
Tamanho do ecrã: 2,76 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 480 (RGB) × 480
Área ativa: 70.128 × 70.128 mm
Dimensões exteriores: 73.03 × 76.48 × 2.26 mm
Pitch de pixel: 0.1461 × 0.1461 mm
Direção de visualização: All O'Clock (IPS)
Driver IC: ST7701S
Interface: MIPI DSI
Retroiluminação: LEDs brancas × 4
Tensão analógica típica (VCI): 3.2 V
Tensão lógica típica (IOVCC): 1.8 V

Características óticas
Resolução: 480 × 480
Relação de contraste: 1200:1 (típica)
Gama de cores: 60% (típico)
Brilho: 500 cd/m² (típico)
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 30 ms (típico)

Condições de funcionamento
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤90% RH (60°C)

Mecânica e integração
A área ativa circular e as dimensões compactas tornam o YX28053A adequado para integrações ultra-finas em painéis de controlo inteligentes, HMIs portáteis, instrumentos médicos, terminais AI e dispositivos IoT. Desenhos mecânicos e esquema do módulo são fornecidos para referência de integração.

Características / especificações técnicas

• Modelo: YX28053A
• Tamanho do ecrã: 2,76 polegadas redondo
• Resolução: 480×480 RGB
• Tipo de ecrã: TFT-LCD, transmissivo, IPS (All O'Clock)
• Driver IC: ST7701S
• Interface: MIPI DSI
• Área ativa: 70.128 × 70.128 mm
• Dimensões exteriores: 73.03 × 76.48 × 2.26 mm
• Pitch de pixel: 0.1461 × 0.1461 mm
• Retroiluminação: 4 × LEDs brancas
• Brilho (típ): 500 cd/m²
• Relação de contraste (típ): 1200:1
• Gama de cores (típ): 60%
• Tempo de resposta (típ): 30 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤90% RH (60°C)
• VCI analógica típica: 3.2 V
• IOVCC lógico típico: 1.8 V
