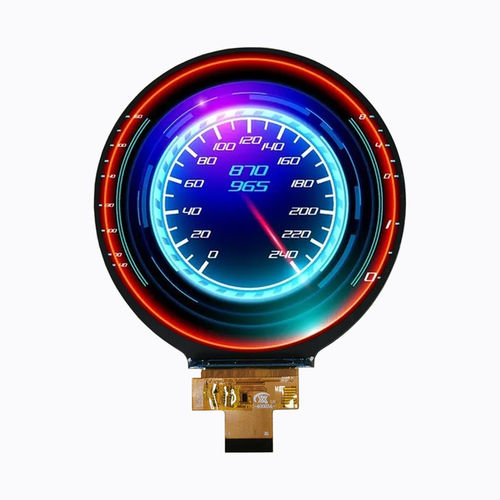

Módulo de visualização TFT LCD YX40025A

IPSem coresde alta resolução

Visão geral do produto
O YX40025A é um módulo de visor TFT LCD circular de 4.0 polegadas com alta resolução, 720×720 pixels RGB e interface 3SPI + RGB de 18 bits. Baseado em tecnologia IPS para visão All O'Clock, oferece ângulos de visão amplos, reprodução de cores precisa e clareza de imagem estável para HMIs industriais e terminais embarcados.

Principais características

• Tamanho do display: 4.0 polegadas circular
• Resolução: 720 (RGB) × 720
• Interface: 3SPI + RGB de 18 bits (inicialização 3SPI + transmissão de dados RGB 18 bits)
• Direção de visualização: IPS (All O'Clock)
• Retroiluminação: LEDs brancos × 6
• Perfil mecânico fino e contorno compacto

Especificações básicas
Item: Specification
Tamanho do display: 4.0 inch
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 720 (RGB) × 720
Área ativa: 101.52 × 101.52 mm
Dimensões externas: 105.6 × 109.87 × 2.09 mm
Pitch do pixel: 0.141 × 0.141 mm
Direção de visualização: All O'Clock (IPS)
Driver IC: —
Interface: 3SPI + 18-bit RGB
Retroiluminação: LEDs brancos × 6
Tensão operacional analógica (VCC): 3.2 V Typ.
Tensão operacional lógica (IOVCC): 1.8 V Typ.

Características ópticas
Resolução: 720 × 720
Taxa de contraste: 1200 : 1
Gama de cores: 60%
Brilho: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 30 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤90% RH (60°C)

Desenho mecânico
O contorno mecânico e o desenho são fornecidos para referência de integração e montagem.

Aplicações

• Painéis de controlo industriais e HMIs
• Dispositivos de automação residencial e terminais IoT
• Instrumentos médicos e equipamentos de saúde
• Terminais AI e sistemas embarcados

Especificações técnicas

• Modelo: YX40025A
• Tamanho do display: 4.0 inch
• Resolução: 720 (RGB) × 720
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 101.52 × 101.52 mm
• Dimensões externas: 105.6 × 109.87 × 2.09 mm
• Pitch do pixel: 0.141 × 0.141 mm
• Direção de visualização: IPS (All O'Clock)
• Interface: 3SPI + 18-bit RGB
• Retroiluminação: LEDs brancos × 6
• Tensão operacional analógica (VCC): 3.2 V Typ.
• Tensão operacional lógica (IOVCC): 1.8 V Typ.
• Taxa de contraste: 1200 : 1
• Brilho: 300 cd/m²
• Gama de cores: 60%
• Tempo de resposta: 30 ms
• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Umidade: ≤90% RH (60°C)
