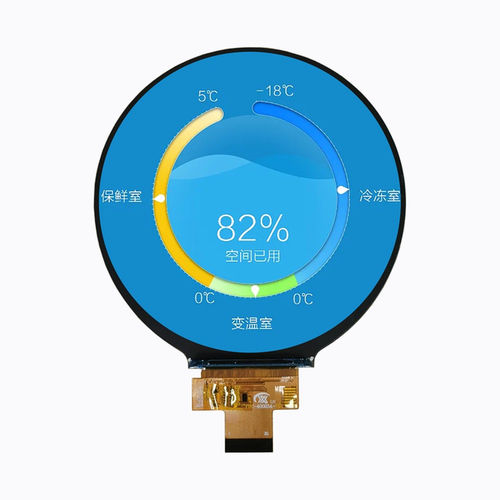

Módulo de visualização TFT LCD YX40023A

IPSem cores720 x 720

Visão geral
O YX40023A é um módulo de ecrã TFT-LCD circular de 4,0 polegadas da Yousee, com resolução 720×720 RGB e interface MIPI DSI. Controlado pelo driver IC ICNL9707AC-03 e baseado num painel IPS com visualização All O'Clock, o módulo fornece características de visualização uniformes e reprodução de cor estável em diferentes ângulos. O perfil mecânico ultrafino e a retroiluminação por 6 LEDs brancos tornam-no adequado para HMI embebidos, dispositivos smart home, equipamentos médicos, painéis de controlo industriais e terminais AI.

Características principais
Módulo TFT-LCD circular 4,0 polegadas; resolução HD 720×720; interface MIPI DSI; driver IC ICNL9707AC-03; IPS (All O'Clock); retroiluminação LED branca (6 LEDs); perfil mecânico ultrafino.

Especificações básicas
Tamanho de ecrã: 4,0 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 720 (RGB) × 720
Área ativa: 101.52 × 101.52 mm
Dimensões externas: 105.6 × 109.87 × 2.09 mm
Pixel pitch: 0.141 × 0.141 mm
Direção de visualização: All O'Clock
Driver IC: ICNL9707AC-03
Interface: MIPI DSI
Retroiluminação: LED brancas × 6
Tensão analógica (VCI): 3.2 V typ.
Tensão lógica (IOVCC): 1.8 V typ.

Características ópticas
Resolução: 720 × 720
Relação de contraste: 1200 : 1
Gama de cores: 60%
Brilho: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 30 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤90% HR (60°C)

Especificações técnicas

• Modelo: YX40023A
• Tamanho de ecrã: 4,0 polegadas redondo
• Resolução: 720×720 (RGB)
• Área ativa: 101.52 × 101.52 mm
• Dimensões externas: 105.6 × 109.87 × 2.09 mm
• Pixel pitch: 0.141 × 0.141 mm
• Tipo de painel: TFT-LCD, transmissivo, IPS (All O'Clock)
• Driver IC: ICNL9707AC-03
• Interface: MIPI DSI
• Retroiluminação: 6 × LEDs brancos
• Brilho: 300 cd/m²
• Relação de contraste: 1200:1
• Gama de cores: 60%
• Tempo de resposta: 30 ms
• Tensão analógica (VCI): 3.2 V (typ.)
• Tensão lógica (IOVCC): 1.8 V (typ.)
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤90% HR (60°C)
