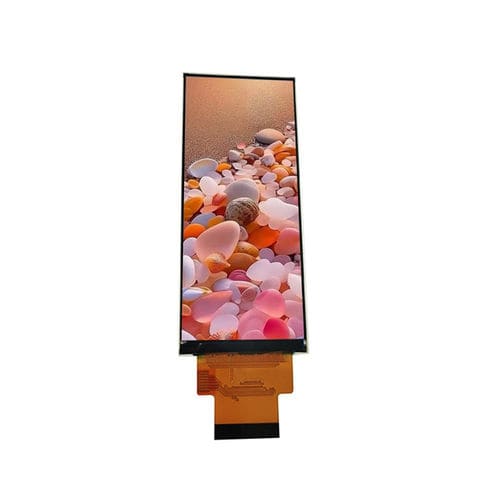

Módulo de visualização TFT LCD YX40009B

TFTIPSem cores

Descrição
O YX40009B é um módulo de display LCD TFT IPS de 4,0 polegadas com resolução 400×960 RGB e interface MIPI, destinado a automação industrial, equipamentos médicos, dispositivos smart home, terminais portáteis, instrumentos portáteis e aplicações HMI embarcadas. Alimentado pelo driver ST7701S, o módulo oferece imagens nítidas, cores vivas e um ângulo de visualização All O'Clock (IPS) que garante consistência de cores e boa visibilidade em todas as direções. A interface MIPI suporta transmissão de dados em alta velocidade e compatibilidade com Linux, Android e plataformas embarcadas de alto desempenho. O design mecânico fino facilita a integração em sistemas embarcados compactos.

Especificações básicas
Tamanho do display: 4,0 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 400 (RGB) × 960
Área ativa: 39.18 × 94.03 mm
Dimensões externas: 42.90 × 102.08 × 2.23 mm
Passo de pixel: 0.0979 × 0.0979 mm
Direção de visualização: All O'Clock
Driver IC: ST7701S
Interface: MIPI
Backlight: LED branco × 8
Tensão analógica de operação: 2.8 V tip.

Desenho mecânico
Desenho mecânico e diagrama de dimensões disponíveis como referência para integração.

Características ópticas
Resolução: 400 × 960
Relação de contraste: 600 : 1 (tip.)
Gama de cores: 60% (tip.)
Brilho: 400 cd/m² (tip.)
Uniformidade de luminância: 80% (tip.)
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms (tip.)

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤90% UR (60°C)

Características / especificações técnicas

• Modelo: YX40009B
• Tamanho do display: 4,0 polegadas
• Resolução: 400×960 RGB
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Direção de visualização: All O'Clock (IPS)
• Driver IC: ST7701S
• Interface: MIPI
• Área ativa: 39.18 × 94.03 mm
• Dimensões externas: 42.90 × 102.08 × 2.23 mm
• Passo de pixel: 0.0979 × 0.0979 mm
• Backlight: 8 × LEDs brancos
• Tensão analógica de operação: 2.8 V (tip.)
• Brilho: 400 cd/m² (tip.)
• Relação de contraste: 600:1 (tip.)
• Gama de cores: 60% (tip.)
• Uniformidade de luminância: 80% (tip.)
• Ângulo de visão (CR≥10): 80°/80°/80°/80°
• Tempo de resposta: 25 ms (tip.)
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤90% UR (60°C)
