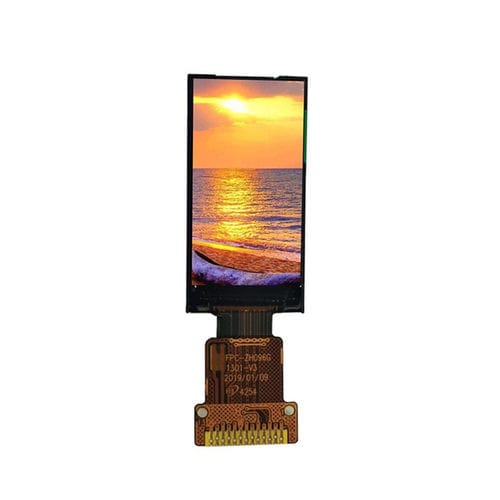

Módulo de visualização TFT LCD YX10001A

TFTem coresgráfico

Descrição
O YX10001A é um módulo de display TFT LCD compacto de 0,96 polegada com resolução RGB 80×160 e interface 4SPI, projetado para dispositivos wearables, instrumentos portáteis, produtos de automação residencial, terminais manuais, dispositivos médicos e aplicações IoT. Alimentado pelo driver IC ST7735S, o módulo oferece desempenho de imagem estável, resposta rápida e um ângulo de visão All O'Clock para visibilidade em todas as direções. A interface serial 4SPI simplifica o design de hardware e proporciona comunicação confiável com sistemas embarcados baseados em MCU.

Dimensões físicas principais
Dimensão externa: 13.70 × 28.10 × 1.97 mm
Área ativa de exibição: 10.80 × 21.70 mm
Pitch do pixel: 0.1926 × 0.1926 mm

Elétrica & interface
Tensão de operação analógica: 3.2 V (Typ.)
Tensão lógica: 1.8 V (Typ.)
Interface: 4SPI
Retroiluminação: LED branca × 1

Aplicações típicas

• Eletrônicos vestíveis
• Dispositivos médicos portáteis
• Terminais portáteis industriais
• Sensores inteligentes e dispositivos IoT
• Eletrônicos de consumo e produtos para casa inteligente

Especificações básicas (tabela)
Tamanho do display: 0.96 inch
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 80 (RGB) × 160
Área ativa: 10.80 × 21.70 mm
Dimensões externas: 13.70 × 28.10 × 1.97 mm
Pitch do pixel: 0.1926 × 0.1926 mm
Direção de visualização: All O'Clock
Driver IC: ST7735S
Interface: 4SPI
Retroiluminação: LED branca × 1
Tensão analógica: 3.2 V Typ.
Tensão lógica: 1.8 V Typ.

Características ópticas (tabela)
Resolução: 80 × 160
Relação de contraste: 800 : 1
Gama de cores: 60%
Brilho: 400 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms

Condições de operação (tabela)
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤90% RH (60°C)

Especificações técnicas

• Modelo: YX10001A
• Tamanho do display: 0.96 inch
• Resolução: 80(RGB) × 160
• Tipo de LCD: TFT-LCD, transmissivo
• Driver IC: ST7735S
• Interface: 4SPI (serial)
• Área ativa: 10.80 × 21.70 mm
• Dimensão externa: 13.70 × 28.10 × 1.97 mm
• Pitch do pixel: 0.1926 × 0.1926 mm
• Retroiluminação: 1 × LED branca
• Tensão analógica: 3.2 V (Typ.)
• Tensão lógica: 1.8 V (Typ.)
• Brilho: 400 cd/m²
• Relação de contraste: 800:1
• Gama de cores: 60%
• Ângulo de visão: All O'Clock (típ. 80°/80°/80°/80°)
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤90% RH (60°C)
