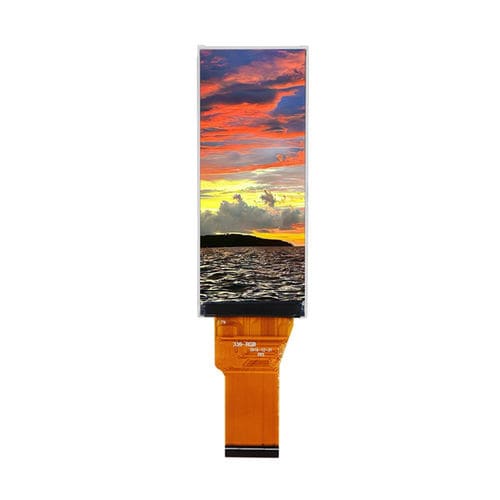

Módulo de visualização TFT LCD YX32010A

IPSem cores320 x 820

Visão geral do produto
O Yousee YX32010A é um módulo de display IPS TFT-LCD de 3,2" com resolução 320×820 RGB e interface combinada SPI + RGB de 16 bits. Alimentado pelo driver ST7701S, oferece amplo ângulo de visão All O'Clock, reprodução de cores consistente e renderização gráfica suave. O design de dupla interface permite inicialização MCU simples via SPI e transferência RGB em alta velocidade para aplicações embarcadas, IoT e industriais.

Principais características

• IPS TFT-LCD transmissivo de 3,2"
• Resolução: 320 (RGB) × 820
• Interface: SPI + RGB de 16 bits
• Driver IC: ST7701S
• Retroiluminação: LED branca × 4
• Amplo ângulo de visão (All O'Clock)

Especificações básicas

• Área ativa: 26,40 × 67,65 mm
• Dimensões externas: 31,20 × 76,60 × 2,40 mm
• Pitch de pixel: 0,0825 × 0,0825 mm
• Tensão analógica de operação: 2,8 V (typ.)

Características ópticas

• Brilho: 300 cd/m²
• Relação de contraste: 600:1
• Gama de cores: 60%
• Tempo de resposta: 25 ms
• Ângulo de visão (CR ≥ 10): 80°/80°/80°/80°
• Uniformidade de luminância: 80%

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤ 90% UR (a 60°C)

Mecânica

• Dimensões externas: 31,20 × 76,60 × 2,40 mm
• Área ativa: 26,40 × 67,65 mm

Aplicações

• Interfaces homem‑máquina industriais (HMIs)
• Controladores inteligentes e dispositivos smart home
• Instrumentos médicos
• Terminais portáteis e dispositivos IoT
• Sistemas de display embarcados

Especificações técnicas

• Modelo: YX32010A
• Tamanho do display: 3,2"
• Resolução: 320 (RGB) × 820
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Driver IC: ST7701S
• Interface: SPI + RGB de 16 bits
• Retroiluminação: LED branca × 4
• Brilho: 300 cd/m²
• Relação de contraste: 600:1
• Gama de cores: 60%
• Ângulo de visão: All O'Clock
• Tempo de resposta: 25 ms
• Tensão analógica de operação: 2,8 V (typ.)
