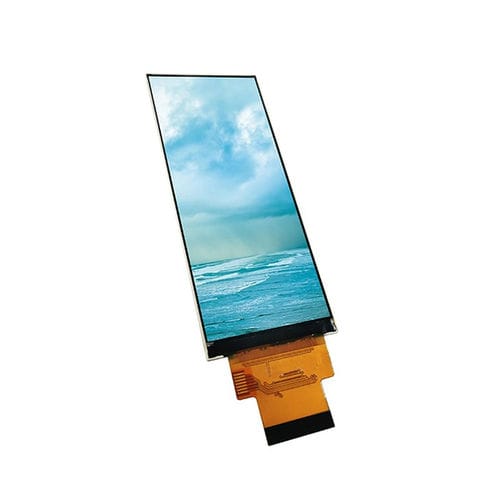

Módulo de visualização TFT LCD YX40009A

IPSem cores400 x 960

Visão geral do produto
O YX40009A é um módulo de display LCD TFT IPS de 4,0 polegadas com resolução RGB de 400 × 960 e interface SPI + RGB de 18 bits. Projetado para automação industrial, equipamentos médicos, terminais portáteis e HMIs embarcados, oferece ângulos de visão All O'Clock, reprodução de cores estável e perfil fino para integração em produtos compactos.

Principais recursos

• Driver IC: ST7701S com suporte a operação SPI + RGB para controle de registradores e transmissão rápida de dados RGB.
• Design mecânico fino adequado para dispositivos eletrônicos compactos.
• Retroiluminação: LED branca × 8; tensão analógica típica de operação: 2,8 V.
• Amplitude de temperatura de operação e tolerância à humidade adequadas para ambientes industriais.
• Desempenho óptico equilibrado: contraste, brilho e tempo de resposta otimizados para HMIs.

Mecânica e óptica
O módulo apresenta contorno compacto e painel IPS transmissivo que assegura amplos ângulos de visão e estabilidade de cor em todas as direções. As dimensões mecânicas e medições ópticas facilitam a integração em painéis de controlo e invólucros portáteis.

Aplicações

• HMIs industriais e controladores inteligentes
• Dispositivos médicos e instrumentos portáteis de diagnóstico
• Terminais de mão e dispositivos embarcados
• Controlo de automação residencial e eletrónica de consumo compacta

Desenho mecânico / Imagens
Desenhos de contorno e imagens do produto estão disponíveis para auxiliar o projeto do invólucro, montagem e localização de conectores durante o desenvolvimento.

Especificações técnicas

• Modelo: YX40009A
• Tamanho do ecrã: 4,0 polegadas
• Resolução: 400 (RGB) × 960
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Área ativa: 39.18 × 94.03 mm
• Dimensões externas: 42.90 × 102.08 × 2.23 mm
• Pitch do pixel: 0.0979 × 0.0979 mm
• Direção de visualização: All O'Clock (IPS)
• Driver IC: ST7701S
• Interface: SPI + RGB de 18 bits
• Retroiluminação: LED branca × 8
• Tensão analógica de operação: 2,8 V typ.
• Relação de contraste (típica): 600:1
• Gama de cores (típica): 60%
• Brilho (típico): 400 cd/m²
• Uniformidade de luminância (típica): 80%
• Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo de resposta (típico): 25 ms
• Desenho mecânico/imagem disponível
• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Humidade: ≤90% HR (60°C)
