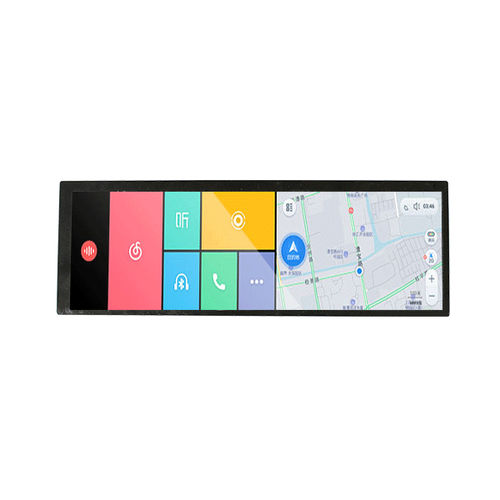

Módulo de visualização TFT LCD YX78405A

em cores400 x 12807,84"

Visão do produto
O YX78405A é um módulo de display TFT-LCD de 7,84 polegadas com resolução 400 (RGB) × 1280 e interface MIPI. Controlado pelo IC NV3051F1, o módulo oferece direção de visualização All O'Clock, brilho típico de 500 cd/m² e retroiluminação por LED branca. Destina-se a HMI embutidas e aplicações industriais, como automotivo, automação, equipamentos médicos e terminais portáteis.

Aplicações

• Painéis de instrumentos e dashboards automotivos
• HMIs industriais e painéis de automação
• Painéis de controle para casas inteligentes
• Displays para equipamentos médicos
• Sinalização digital e terminais portáteis

Principais características
Tamanho do ecrã: 7.84 inch
Resolução: 400 (RGB) × 1280
Tipo de LCD: TFT-LCD, transmissive
Interface: MIPI (suporta transmissão de alta velocidade para Linux/Android/plataformas embutidas)
Driver IC: NV3051F1
Direção de visualização: All O'Clock (amplo ângulo de visão)
Retroiluminação: LED brancas × 24
Brilho (Típ.): 500 cd/m²
Relação de contraste: 900 : 1
Gama de cor: 60%
Área ativa: 59.4 × 190.08 mm
Dimensões externas: 67.8 × 205.78 × 4.6 mm

Notas mecânicas e ópticas
Dimensões externas e desenho mecânico são fornecidos para referência de montagem e integração. O módulo apresenta uma proporção de aspecto ultra-wide adequada a interfaces de utilizador modernas. Pitch de pixel típico: 0.1485 × 0.1485 mm.

Destaques ópticos e de desempenho
Ângulo de visualização (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms
Uniformidade de luminância: 80%
Brilho típico: 500 cd/m²

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤90% UR (60°C)

Características / Especificações técnicas

• Modelo: YX78405A
• Tamanho do ecrã: 7.84 inch
• Resolução: 400 (RGB) × 1280
• Tipo de LCD: TFT-LCD, transmissive
• Área ativa: 59.4 × 190.08 mm
• Dimensões externas: 67.8 × 205.78 × 4.6 mm
• Pixel Pitch: 0.1485 × 0.1485 mm
• Direção de visualização: All O'Clock
• Driver IC: NV3051F1
• Interface: MIPI
• Retroiluminação: LED brancas × 24
• Brilho (Típ.): 500 cd/m²
• Relação de contraste: 900 : 1
• Gama de cor: 60%
• Uniformidade de luminância: 80%
• Ângulo de visualização (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo de resposta: 25 ms
• Tensão analógica de operação: 3.3 V Típ.
• Intervalo de temperatura de operação: -20°C a +70°C
• Intervalo de temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤90% UR (60°C)
